Wij hebben gekozen voor ventilatie systeem D met een warmtewisselaar (de warmte die naar buiten geblazen wordt wordt gerecupereerd)
Ons ventilatie legplan werd opgemaakt door S&P, alle debieten werden aangeleverd door de EPB verslaggever.
De hoofdkanalen zijn galva buizen van 160mm, de secundaire kanalen zijn 125mm, dit was een beetje een plug and play bouwpakket =).

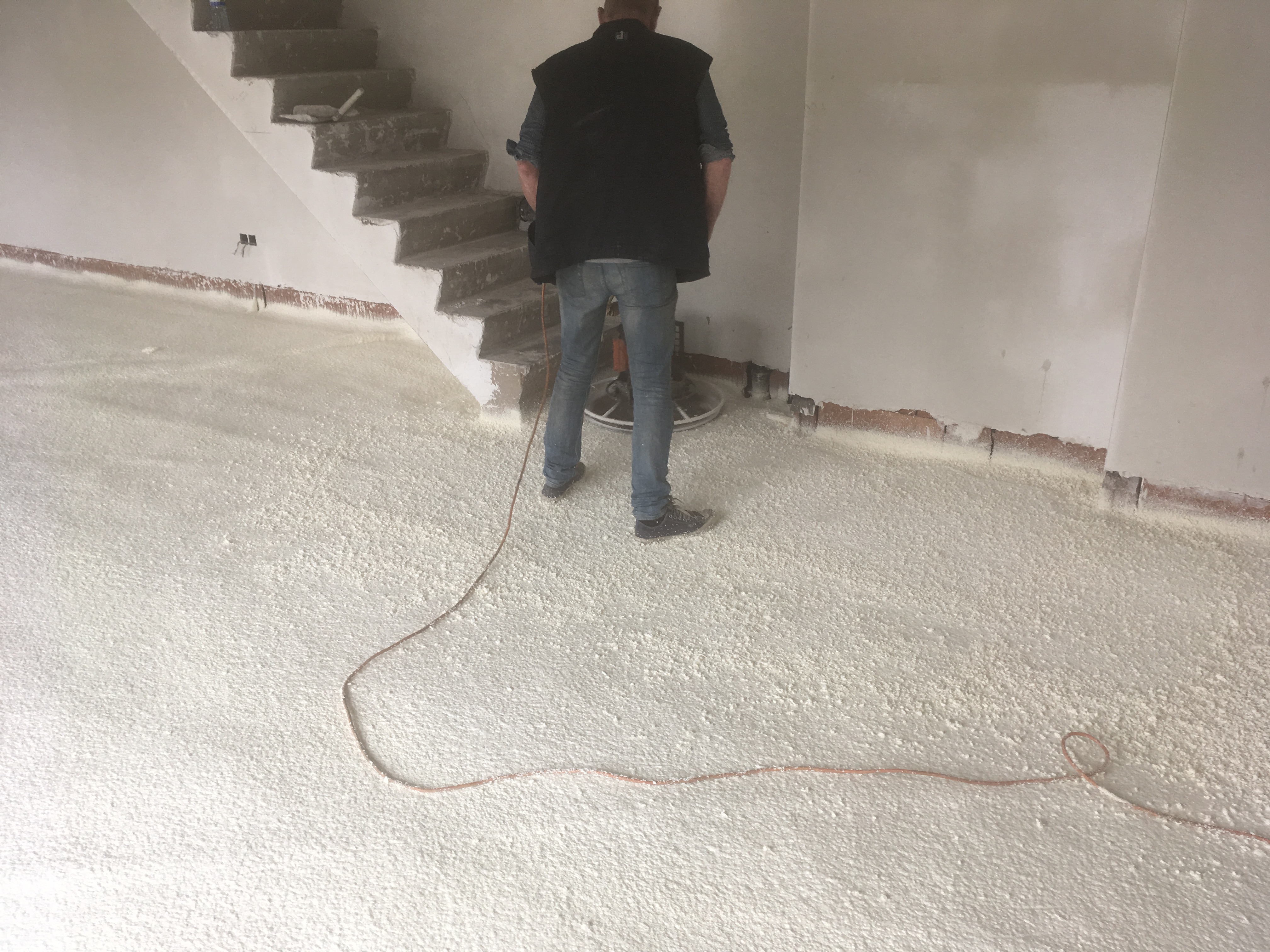

De PUR was niet vlak genoeg én te laag gespoten (verschillen van 1 tot 3cm), waardoor we nog een uitvullaag hebben moeten chappen bovenop de PUR om tot het juiste niveau te komen, De ironie is: we hadden speciaal PUR laten spuiten om ons de chappewerken uit te sparen, maar bon..

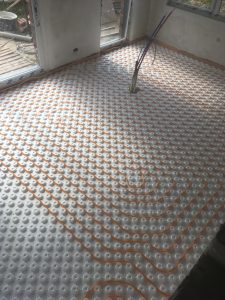

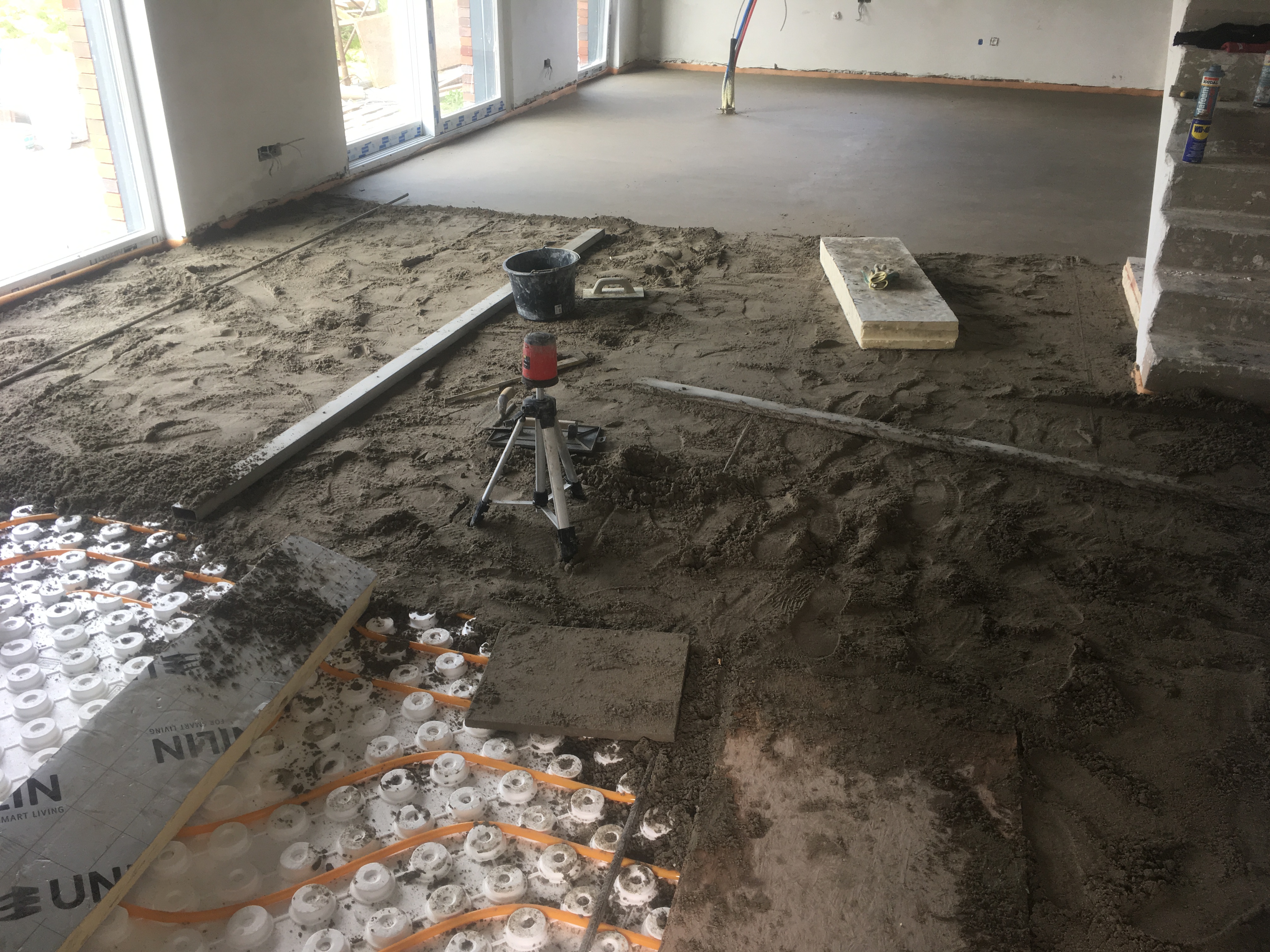

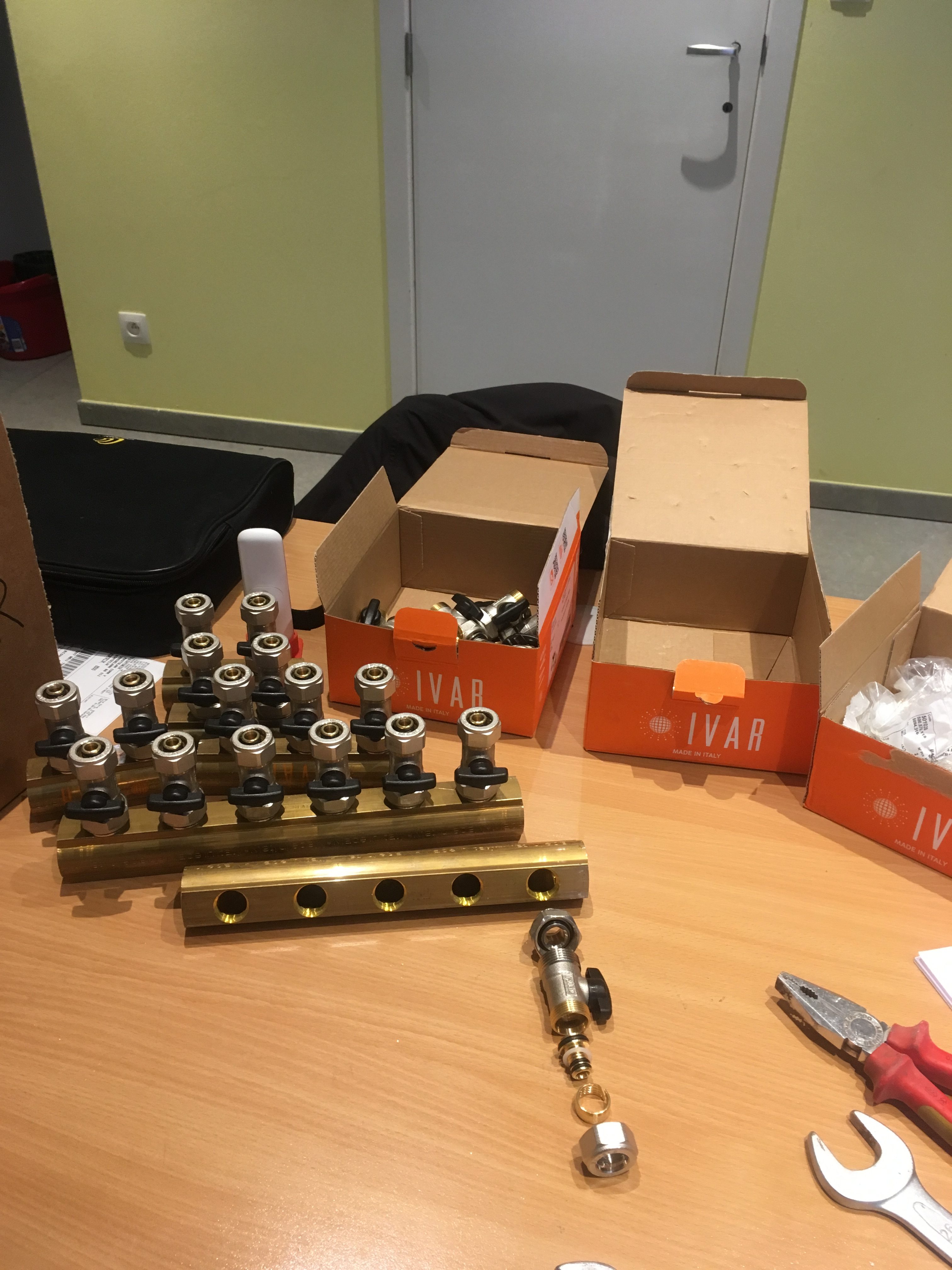

Ons vloerverwarmingssysteem is van Schlueter Bekotec, een Duits systeem waarbij er maar 1cm, max 2cm chappe bovenop de noppenplaat komt. Deze dunne laag chappe heeft als voordeel dat de vloerverwarming een snellere reactietijd heeft tov het traditioneel systeem.
De noppenplaat zal er bovendien voor zorgen dat de chappe kunstmatig gebroken wordt, zodat er geen spanningen optreden in de chappe door de uitzettingen van de warmte. (maw: de vloer zal dus niet omhoog komen langs de plinten)
Ons legplan en benodigde gereedschap werd bezorgd door Gedimat Desmet, waarvoor dank!

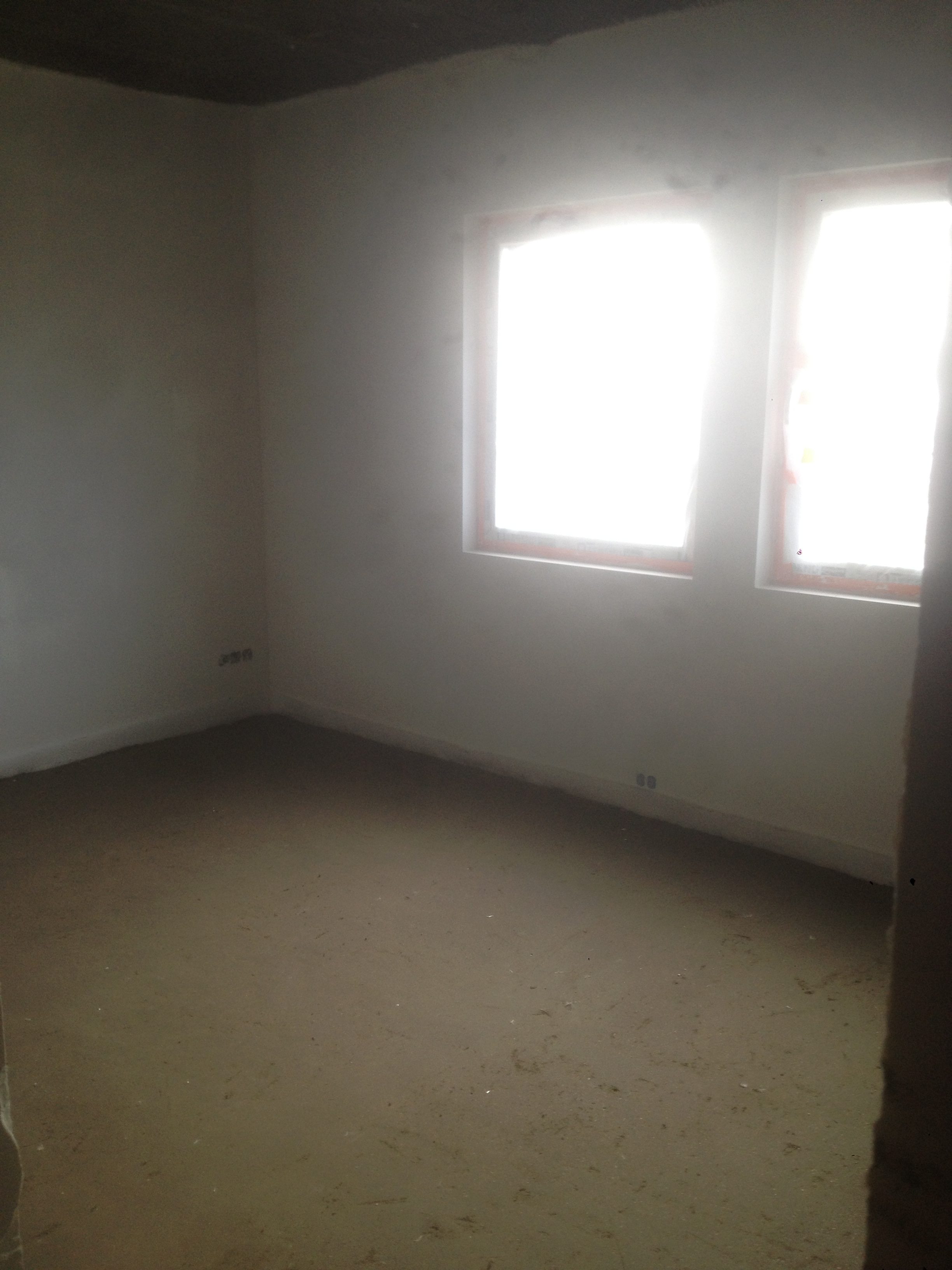

Ondertussen zijn de pleisterwerken ook al voorbij, de stukadoors hebben er 1 grote vuile boeltje van gemaakt.. (zie foto)

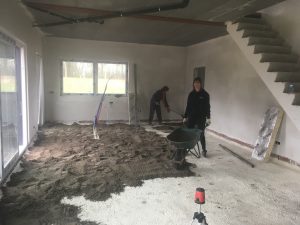

De bovenverdieping is ook gechapt, via een zelfgemaakte lift en emmers hebben we 5 kubiek naar boven gehesen =). Op 2 zaterdagen was het volledige bovenverdiep gechaped.
De afwerking kan stilletjesaan beginnen… The rollercoaster starts moving..
Enkele updates inhalen, ondertussen zitten de ramen, voordeur en achterdeur er ook in!
Overal hebben we screens (zonnewering), op de bovenverdieping is dit verduisterend, op gelijkvloers is dit zonnewerend.
De ramen zijn PVC profielen gefolied in RAL7016

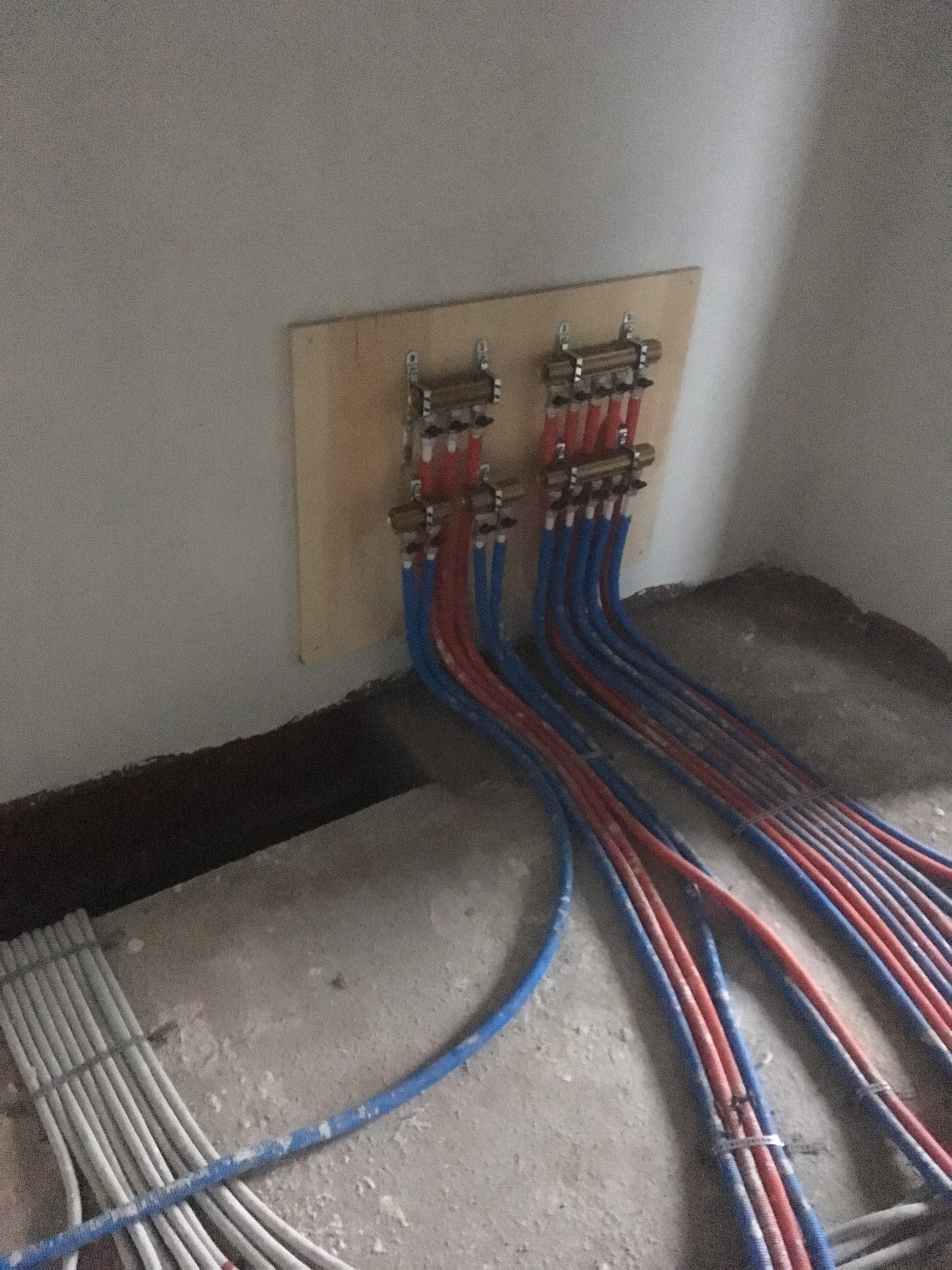

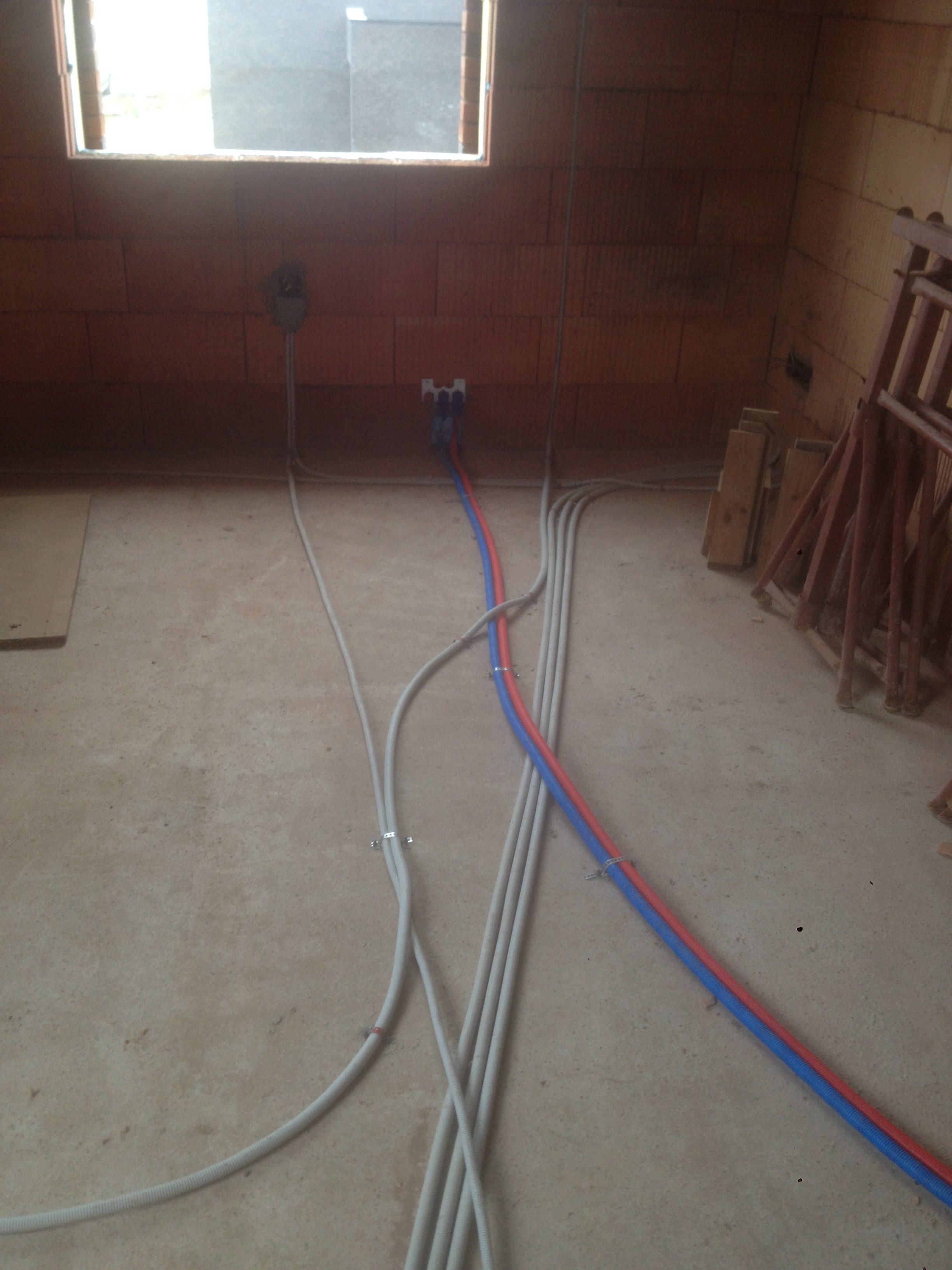

De eerste fase van elektriciteit & sanitair zit er op, alles staat klaar voor de stucadoor, maar eerst moeten de ramen er nog in.
Overal komt een vals plaffond van +/- 16cm waar de sanitaire afvoer en ventilatie buizen in verwerkt zullen worden.
Another chapter into the books, de dorpels liggen er!
Waar we zonnewering (screens) hebben, werden de dorpels ondersteund door isolerende ytongblokken.

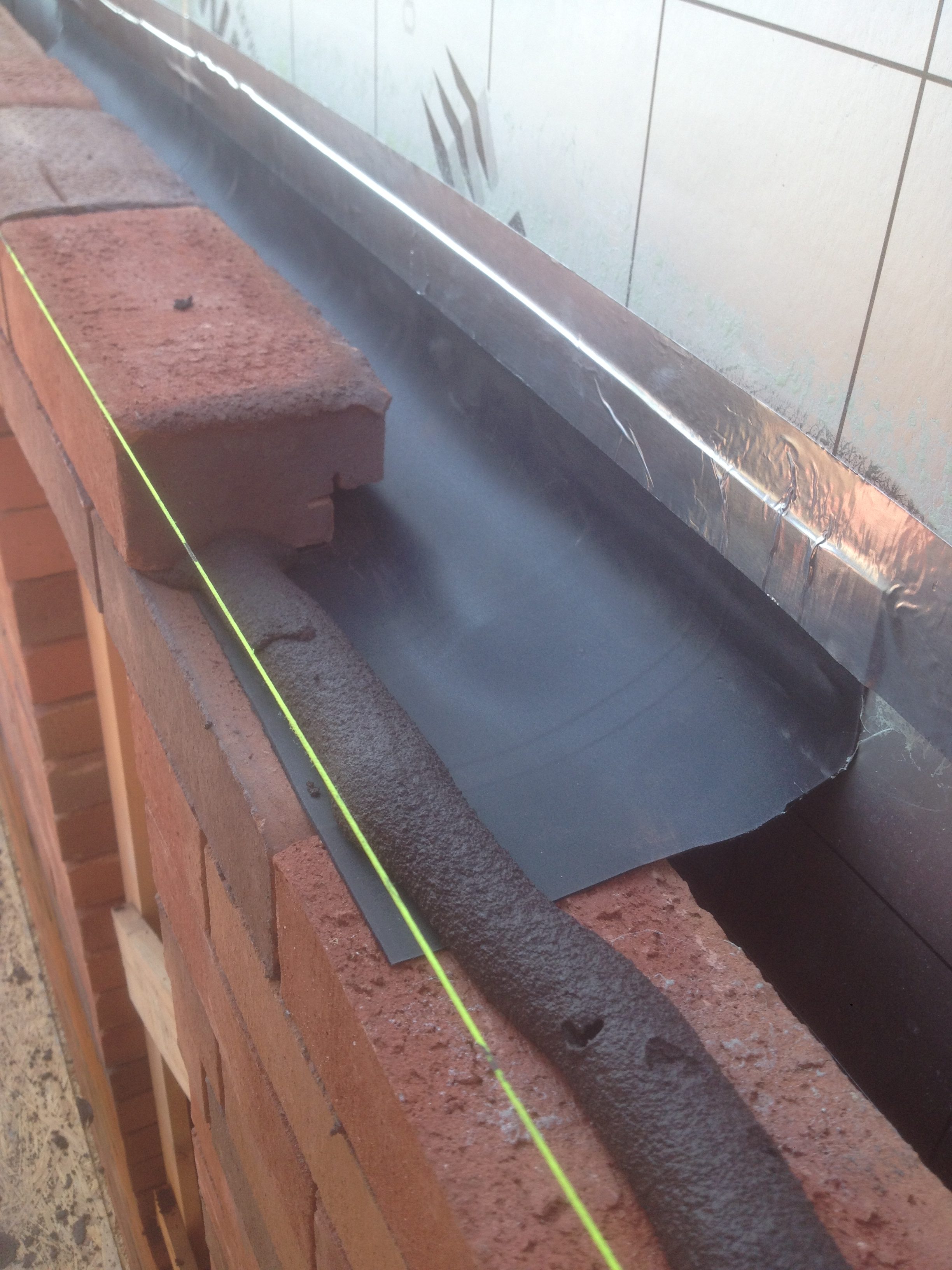

Eerst werd de EPDM met compactuno gelijmd, daarna terug een laagje compactuno, laagje mortel, de onderkant van de dorpel werd ook ingewreven met compactuno. Compactuno zorgt voor de hechting zodat alles aan mekaar blijft kleven.

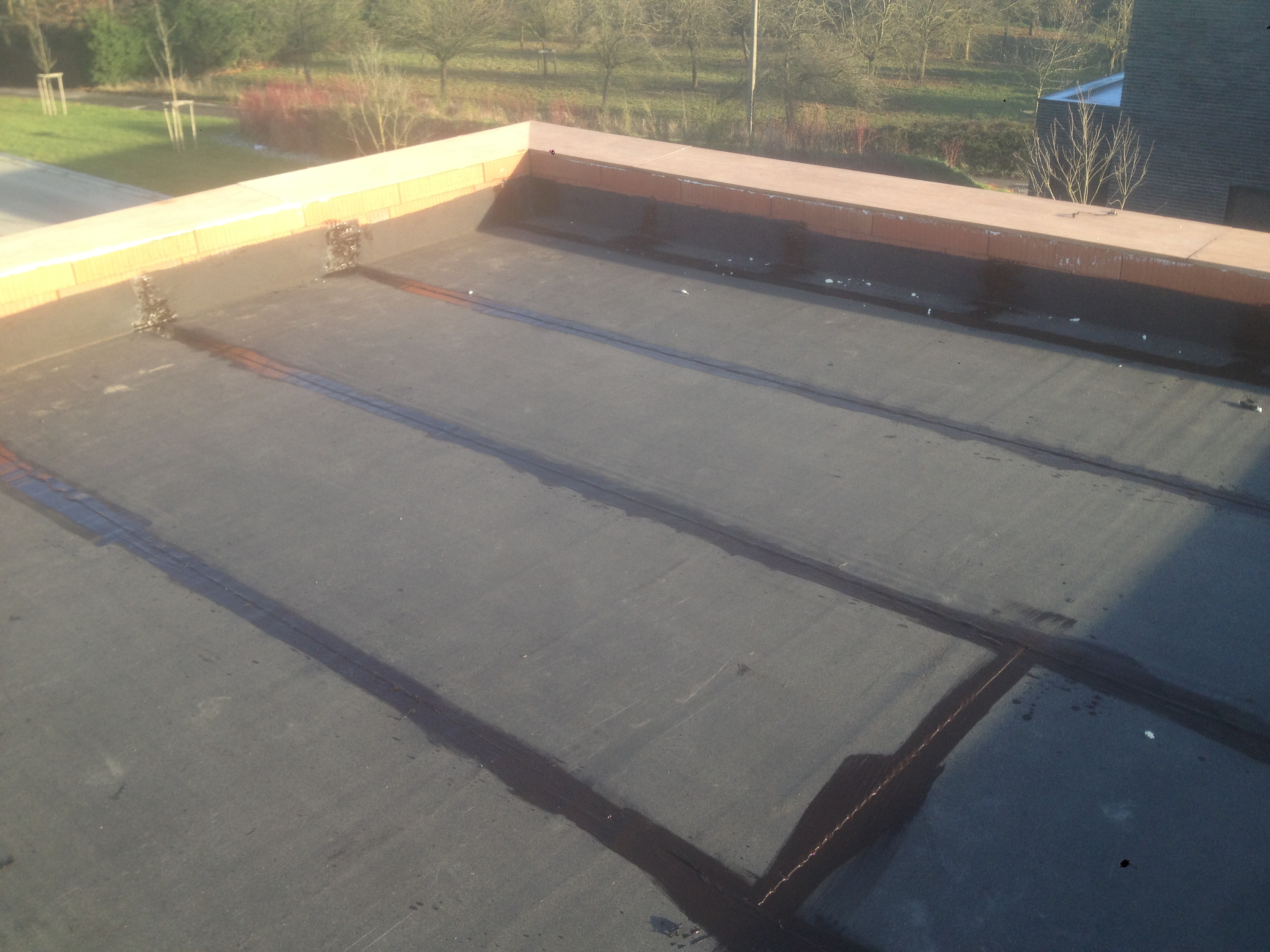

Nu ons dak is waterdicht is, is er even tijd om een update te schrijven =)
Eerst hebben we nog een extra laag snelbouwstenen gelijmd zodat deze 1cm lager komt dan de facadesteen (voor het afwatering).
Daarna hebben we ons dak laten chappen (we konden dit ook zelf gedaan hebben, maar voor het gemak hebben we dit laten uitbesteden) en dan konden we beginnen met ons dakopbouw:
Ons volgend hoofdstuk is waarschijnlijk de elektriciteit & sanitair.
BAM!

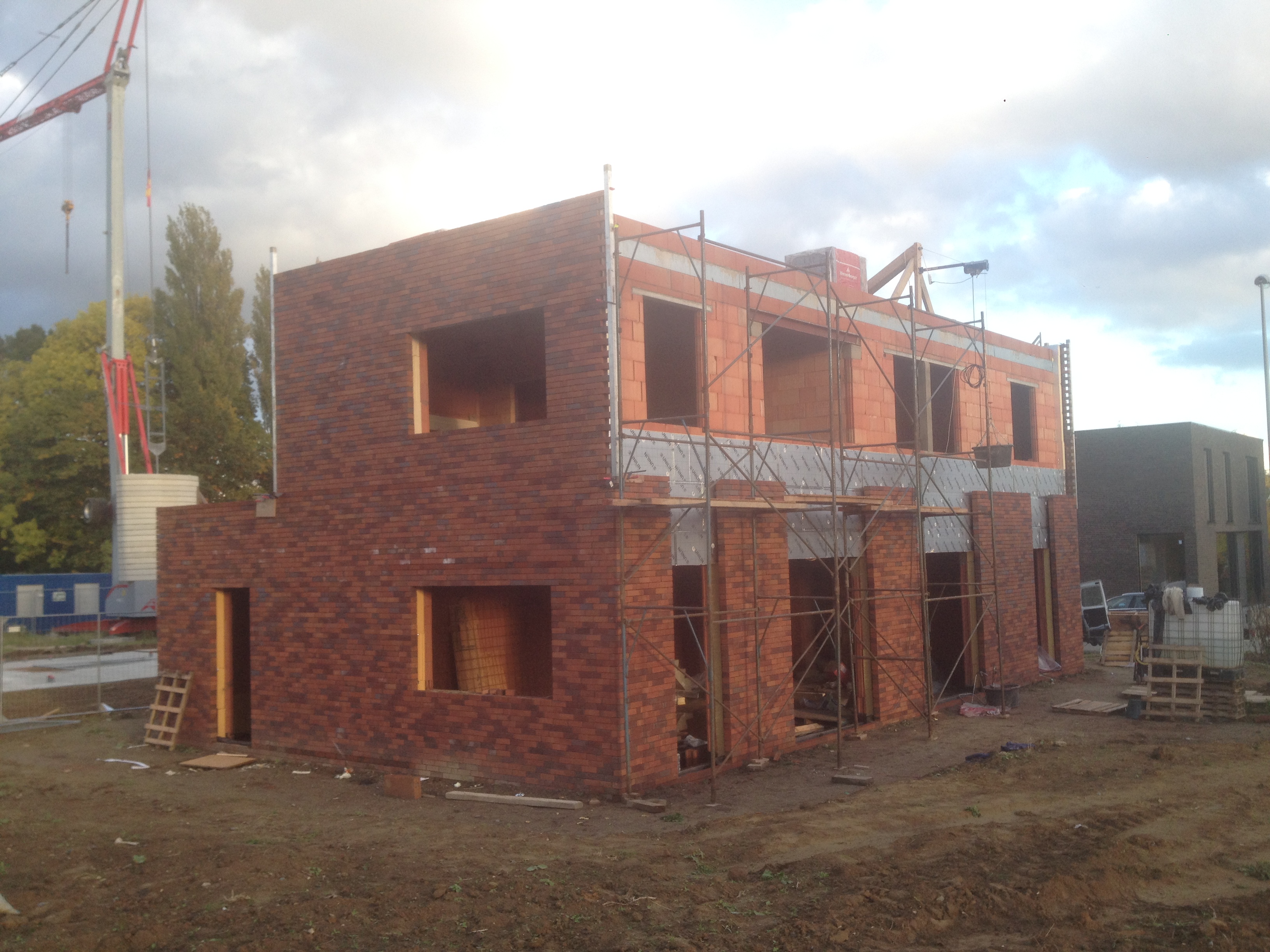

Eindelijk een hoofdstuk voorbij, de facadesteen is KLAAR !
We hadden nog welgeteld 10 facadestenen over =D. (een pallet bijbestellen is moeilijk)
In het totaal zijn we 32 effectieve dagen bezig geweest met de facadesteen, (zonder de isolatiewerken).
Momenteel hebben we 12 van de 24 paletten facadesteen gebruikt, qua paletten zitten we dus ongeveer aan de helft… Qua tijd waarschijnlijk niet.

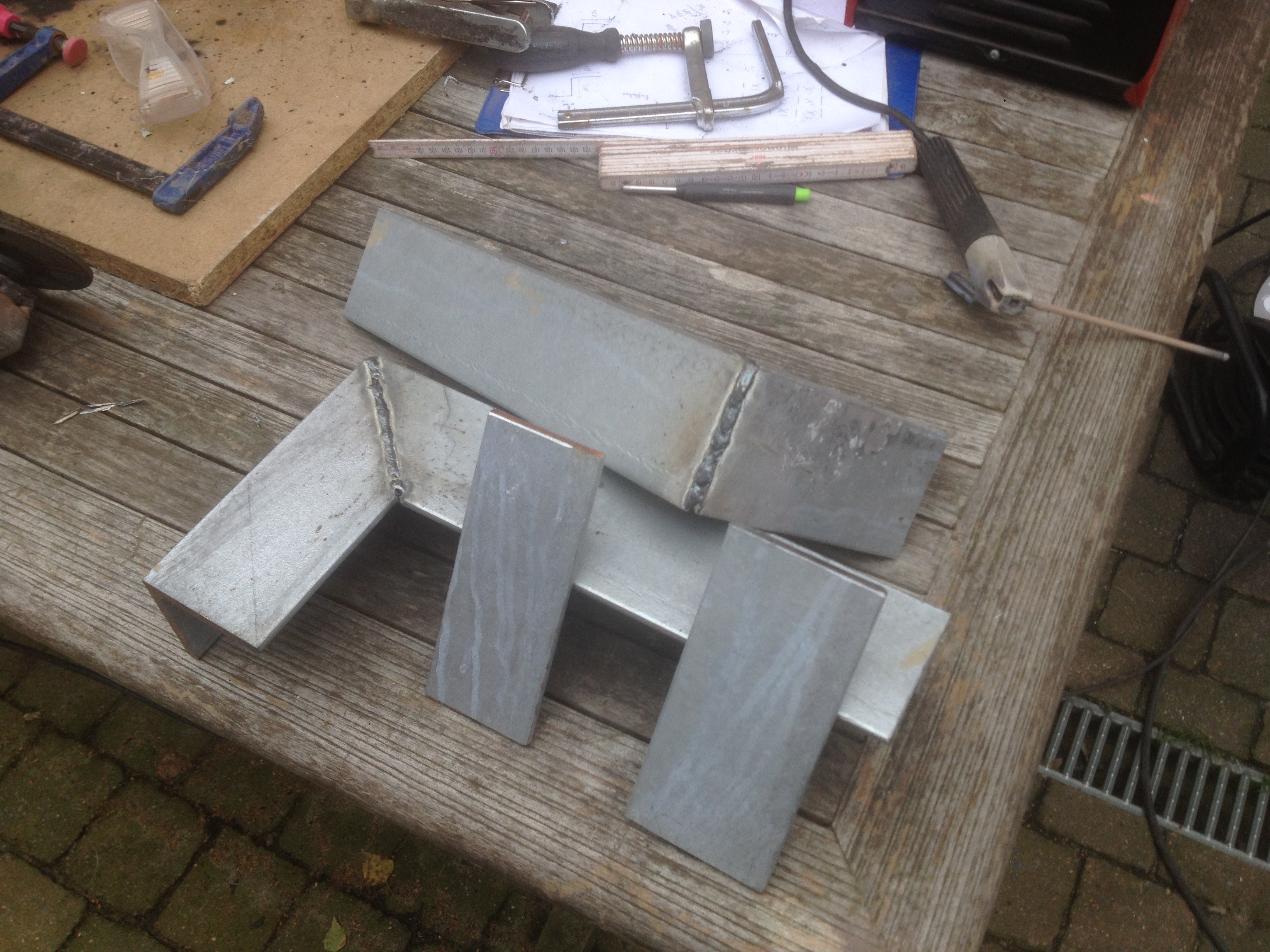

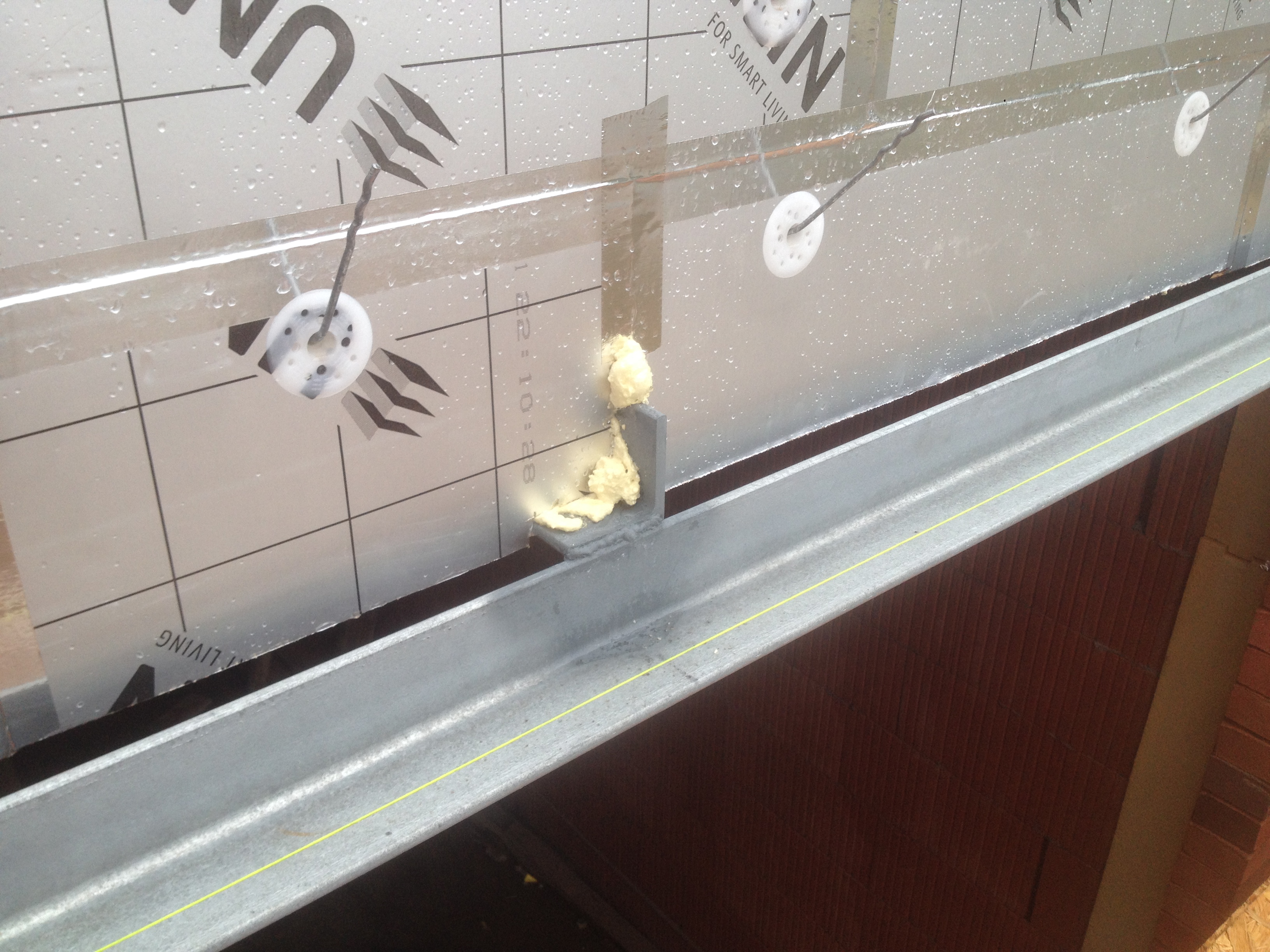

Zwee aka ‘L ijzer profiel’ om het metselwerk te ondersteunen boven de openingen (ramen, poort, deuren)
Op lange stukken is er in het midden een versteviging gelast tegen de achterliggende poutrelle.

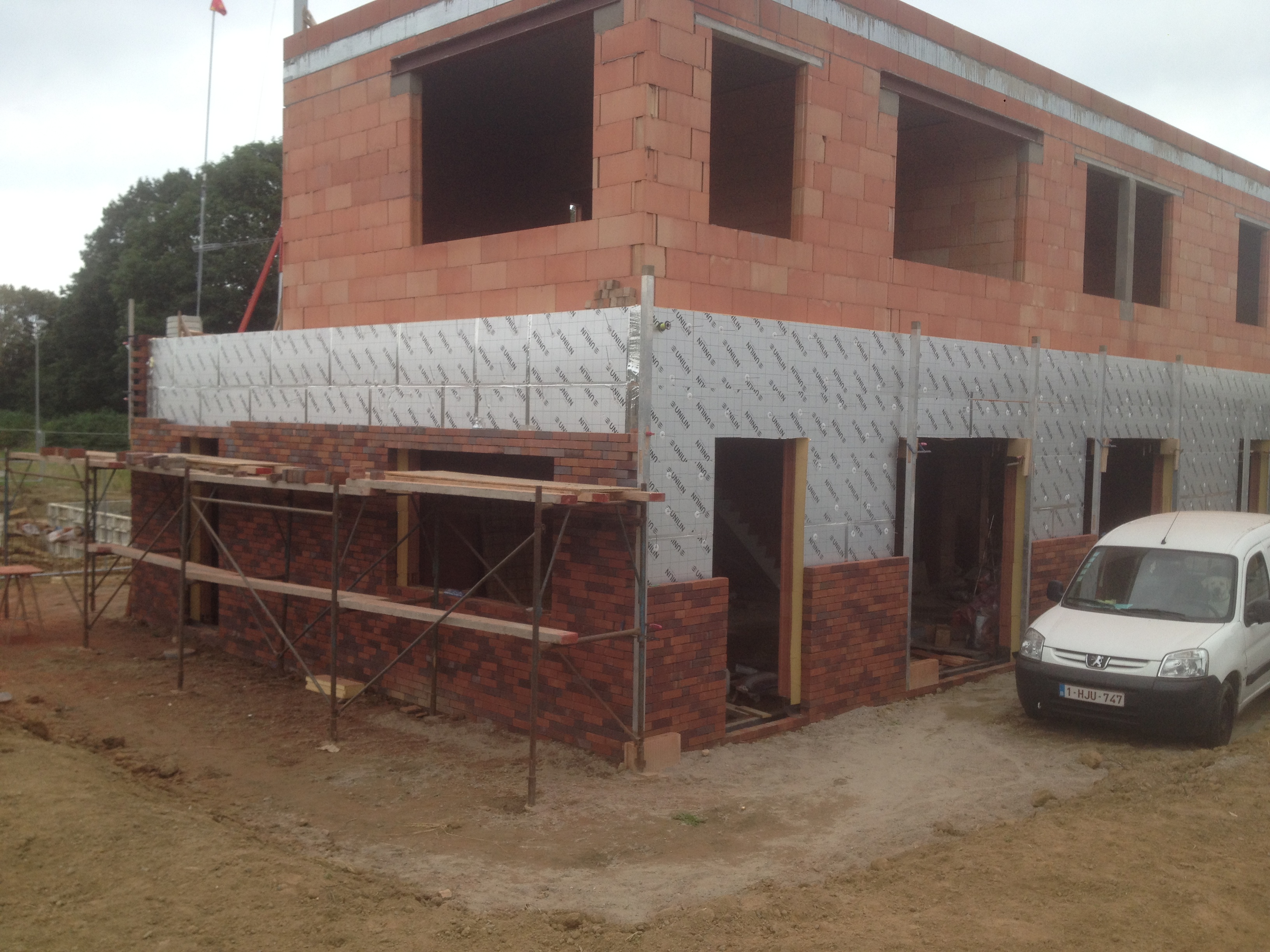

Jeej, EINDELIJK weten we wat we mogen verwachten van onze facadesteen, in de praktijk vinden we het mooier dan we verwacht hadden.
(in de toonzaal zie je de facadesteen op 1m² met de perfecte stenen, de perfecte voeg,… Dit komt niet altijd overeen met de realiteit)
We doen +/- 8m² per dag, als we dit tempo kunnen aanhouden (waarschijnlijk zal het iets trager gaan met de stelling) zullen we 30 dagen nodig hebben om 240m² facadesteen te lijmen!
To be continued..
We hebben alvast de eerste laag op het dakrand gemetseld, afhankelijk van hoe hoog we uitkomen met onze facade zullen we er nog een stukje op moeten lijmen.

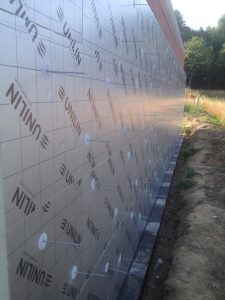

Ook werd rondom de aanzet van de facade volledig waterpas gemetseld met volle ‘boertjes’. (dit zijn volle rode bakstenen). Deze laag bevindt zich onder het maaiveld en zal dus niet zichtbaar zijn.
De kraan werd onlangs geleverd…. op het facturatie adres ipv werfadres..

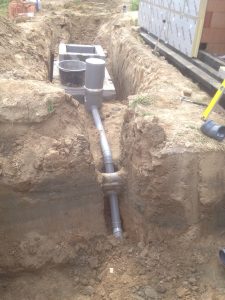

Dus, met een beetje vertraging zijn de laatste grondwerken gedaan, de infiltratieput werd ingegraven.
De afgelegde weg van het regenwater: Het opgevangen regenwater gaat in een filterput waar de bladeren en grof vuil gefilterd wordt, van deze filterput gaat het water in de regenput. Als de regenput overloopt gaat het water naar de infiltratieput, zodat het water zoveel mogelijk opnieuw in de grond trekt. Pas als de infiltratieput overloopt gaat het water via een terugslagklep (om de ratten tegen te houden) in de riolering.
De afgelegde weg van het vuil water: toilet afvoer is gescheiden van het overige vuil water (douche, wasmachine,..). Via een syfonput (om de stank tegen te houden) komen deze samen, en gaan ze in de riolering via een terugslagklep putje (om de ratten te blokkeren).
Ohja, we hebben ook een afvoer voorzien voor als we ooit een zwemvijver zetten, dan kan de overloop van de zwemvijver onmiddellijk naar de infiltratieput ipv regenput, zo vermijden we de algen in onze regenput.
No words needed… Op sommige plaatsen ging het vlotter dan op andere plaatsen.. (poutrellen bvb uitsnijden)

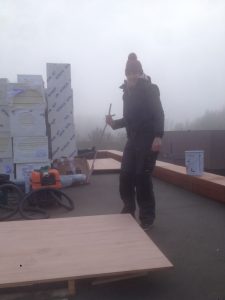

De isolatie zijn PUR platen van 12cm dik met tand en groefsysteem.

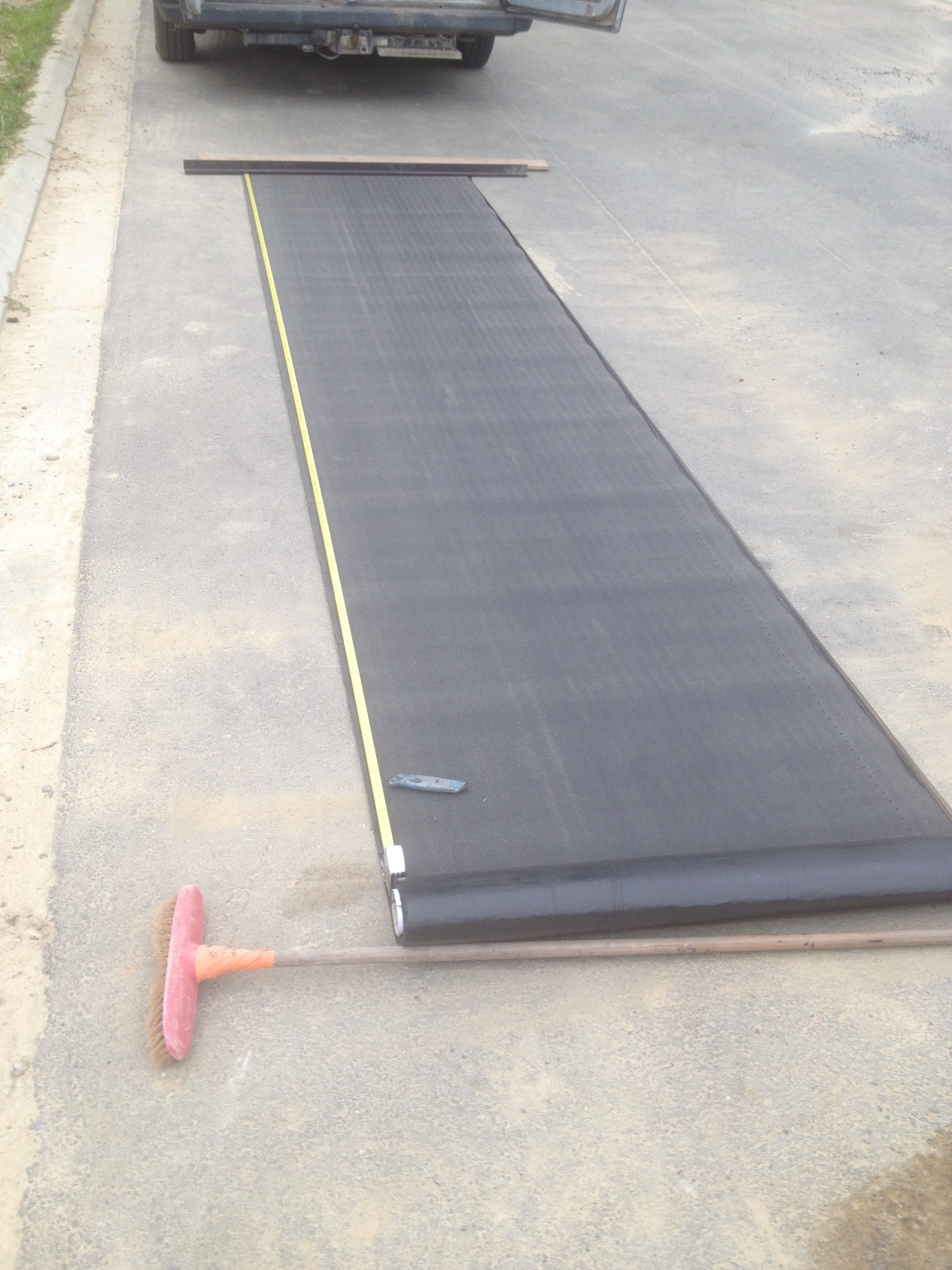

Vooraleer het asfaltpapier gebrand kan worden, dient er een primer laag aangebracht worden, zodat het asfalt beter kleeft.
De infiltratieput werd ook deels opgemetseld, dan moeten we dit niet meer doen bij het ingraven.
Check out the pictures!
Maandag zijn de gewelven erop gekomen, een dikke merci aan het team van Kruisbeton Desloovere, in een groot uurtje was de klus geklaard. Nadien werd de wapening op het dak geleverd.
Ditmaal hebben we extra maatregelen genomen: alle gaten zijn nu dichtgespoten met PUR schuim, en de bekisting hebben we extra verstevigd met binddraad.

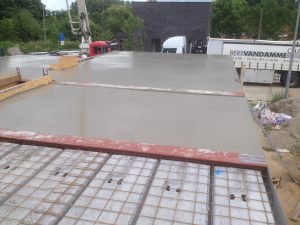

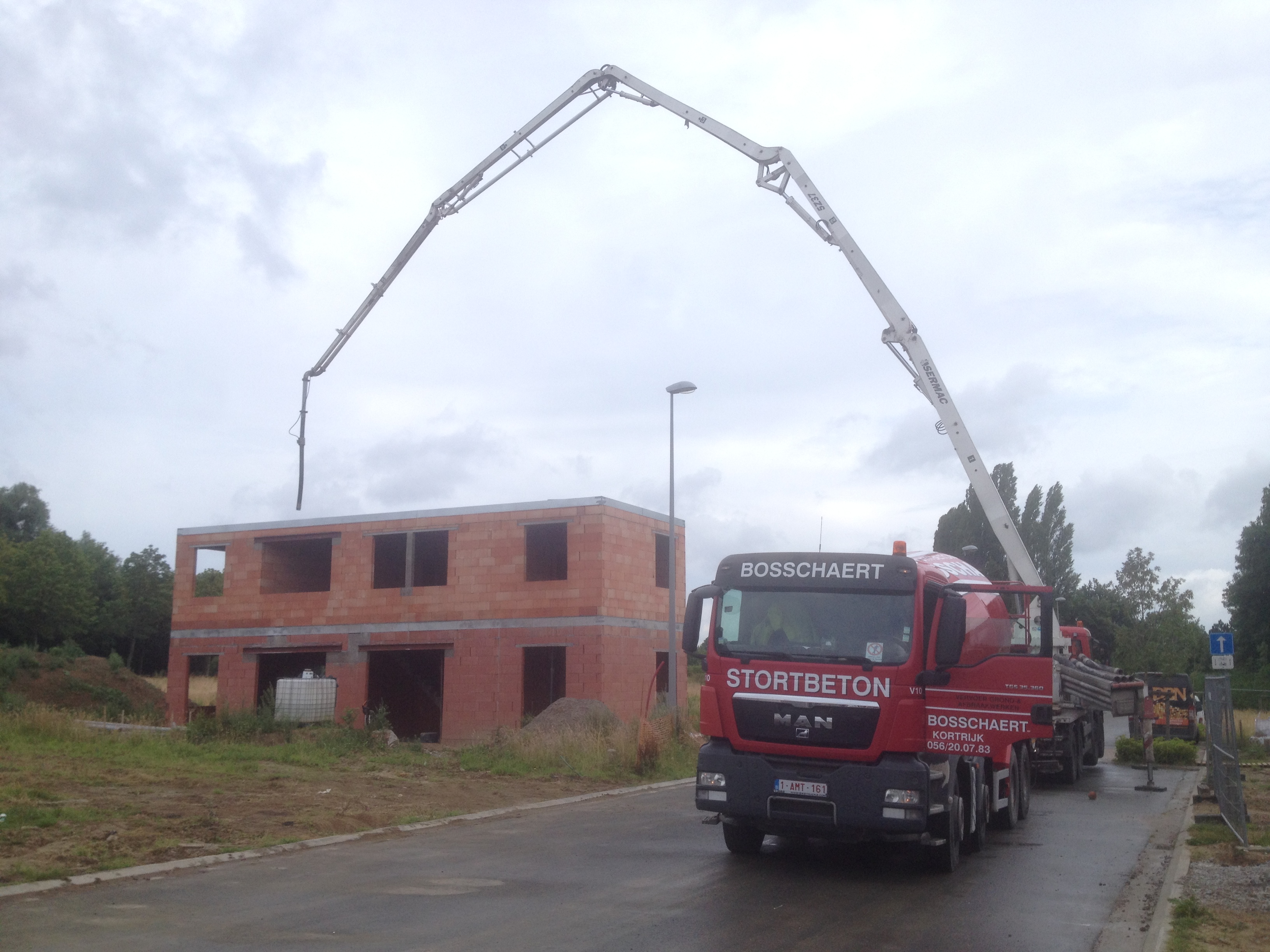

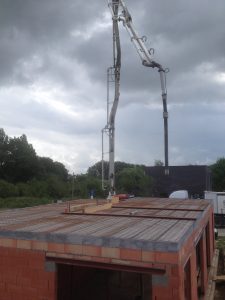

Vandaag (woensdagvoormiddag) is de druklaag van 5cm op de gewelven gestort. 7m³ beton op ons dak!
Alsook hebben we de fundering opgeruimd (lees: lijm en cement restjes verwijderen), deze staat klaar om te asfalteren.
Onze achterburen zijn een rijhuis aan het bouwen, die aannemer (??) heeft precies zijn eigen techniek: zonder gewelven. Zie de laatste foto… Ik ben benieuwd naar zijn resultaat. (tegelijkertijd stel ik mij vragen ivm stevigheid en rendabiliteit van deze techniek)

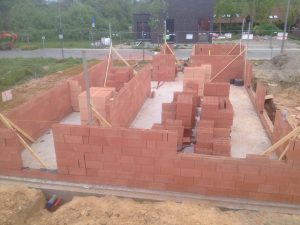

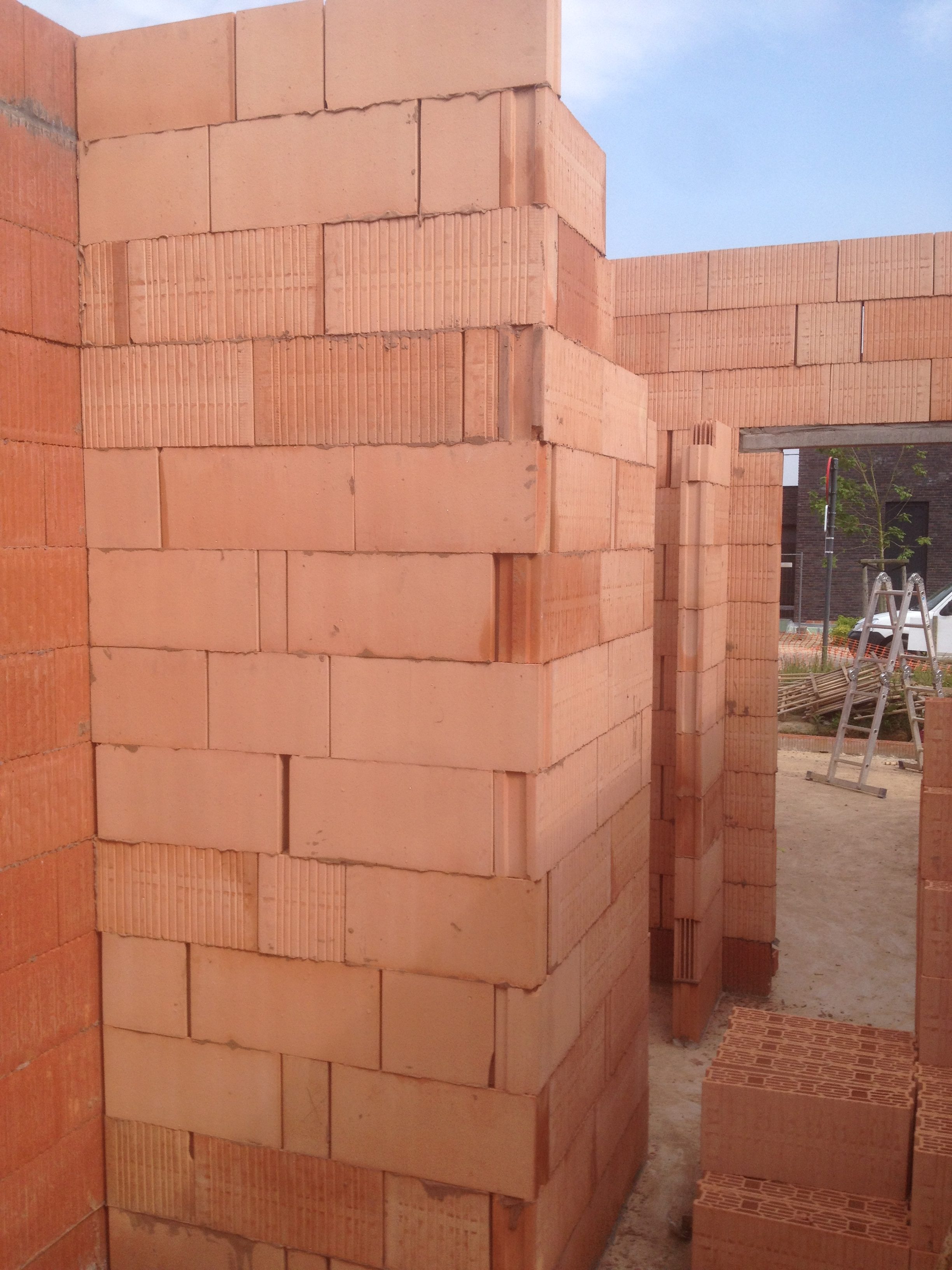

Op een goeie 4 dagen zijn de binnenmuren gezet. 1 dag voor de kimlaag metselen, en 3 dagen verlijmen.

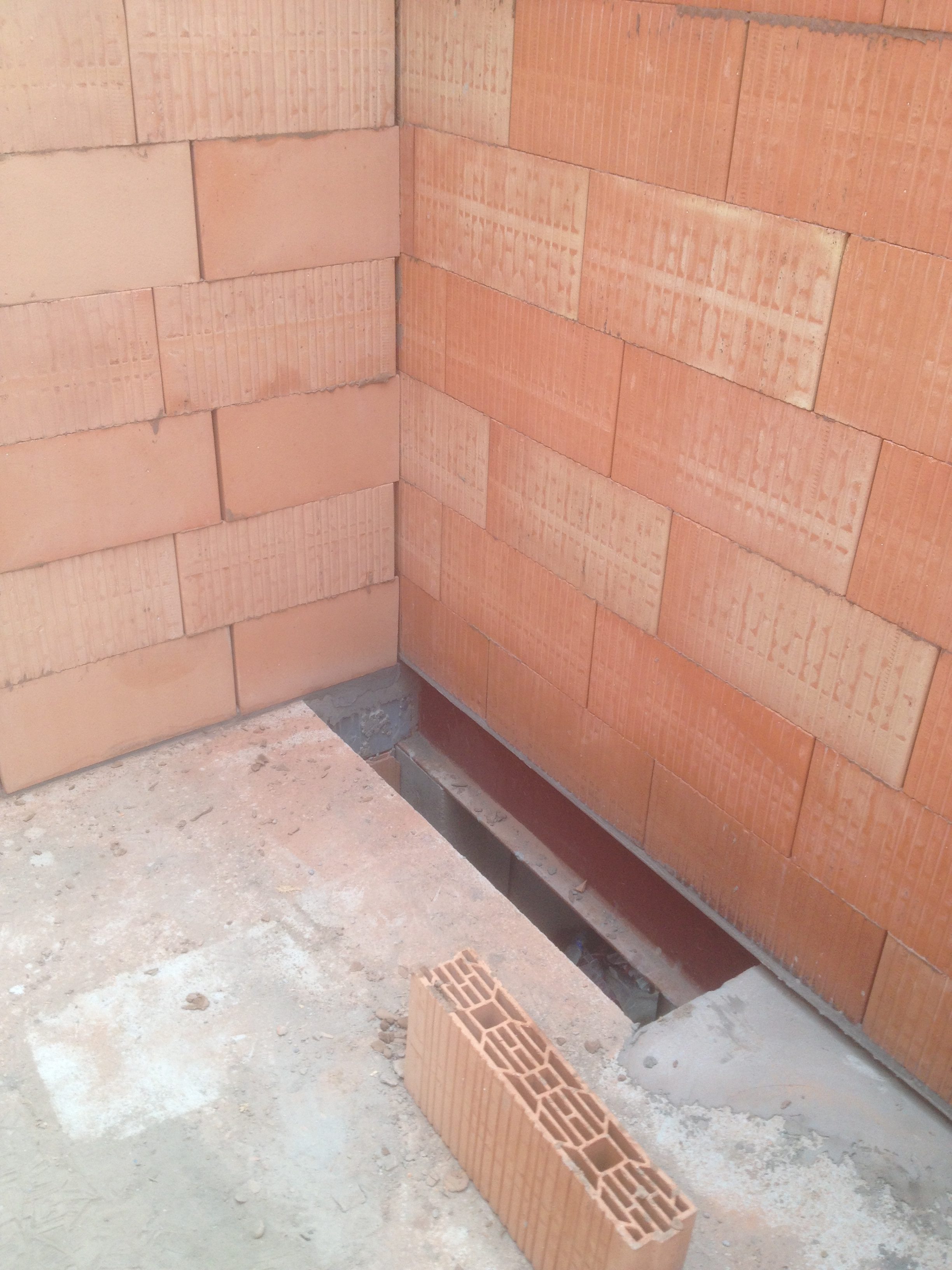

O ja, voor wie een bouwfoutje denkt gevonden hebben, moeten we teleurstellen, het dichtgemets euhh gelijmde deurgat is bewust, dit om later van 1 grote kamer gemakkelijk 2 kleine kamers te kunnen maken indien we een extra kamer wensen.
Nu is het aftellen tot maandag, dan komen de gewelven op ons dak!

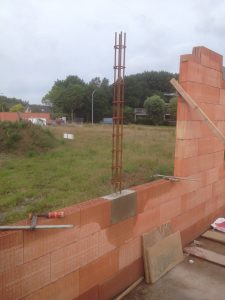

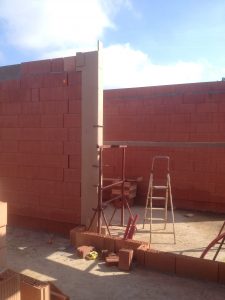

Na 2 dagen lijmen was alles klaar om de sloffen en kolommen te gieten.
Een foto zegt meer dan 1000 woorden… Zie hieronder!

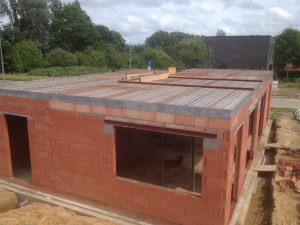

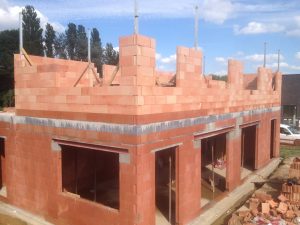

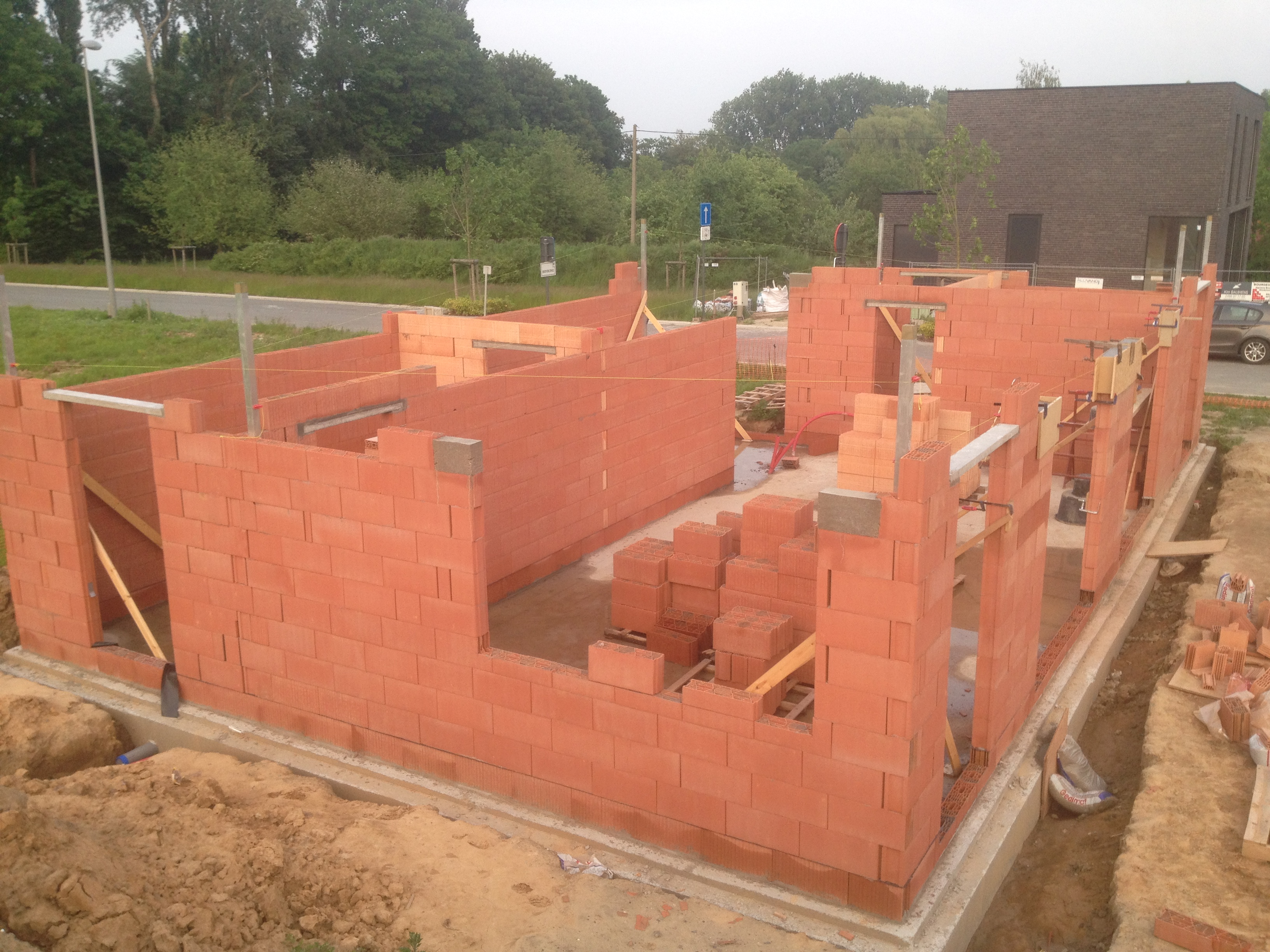

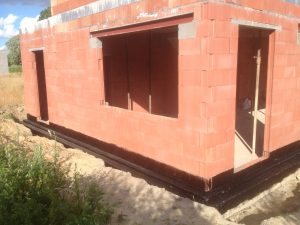

De buitenmuren zijn op hoogte opgemetseld en volledig pas, in principe zijn we reeds klaar voor de gewelven! Voor ons gemak zullen we nog de binnenmuren zetten voor dat de gewelven (maandag 11 juli) komen.
3 dagen nadat het beton gegoten was, hebben we de schoren eens gelost en terug aangespannen, dit om de spanningen op de welfsels eens te “verdelen”, zodat de kans kleiner wordt dat we barsten krijgen in onze muren later.
Eerst werd de bekisting hersteld, en opgevuld met (zelfgedraaide) beton, daarna werden de bakstenen geleverd op de juiste plaats. (Dank U Gedimat)
Op een grote dag was de kimlaag gemetseld (volledig waterpas!).

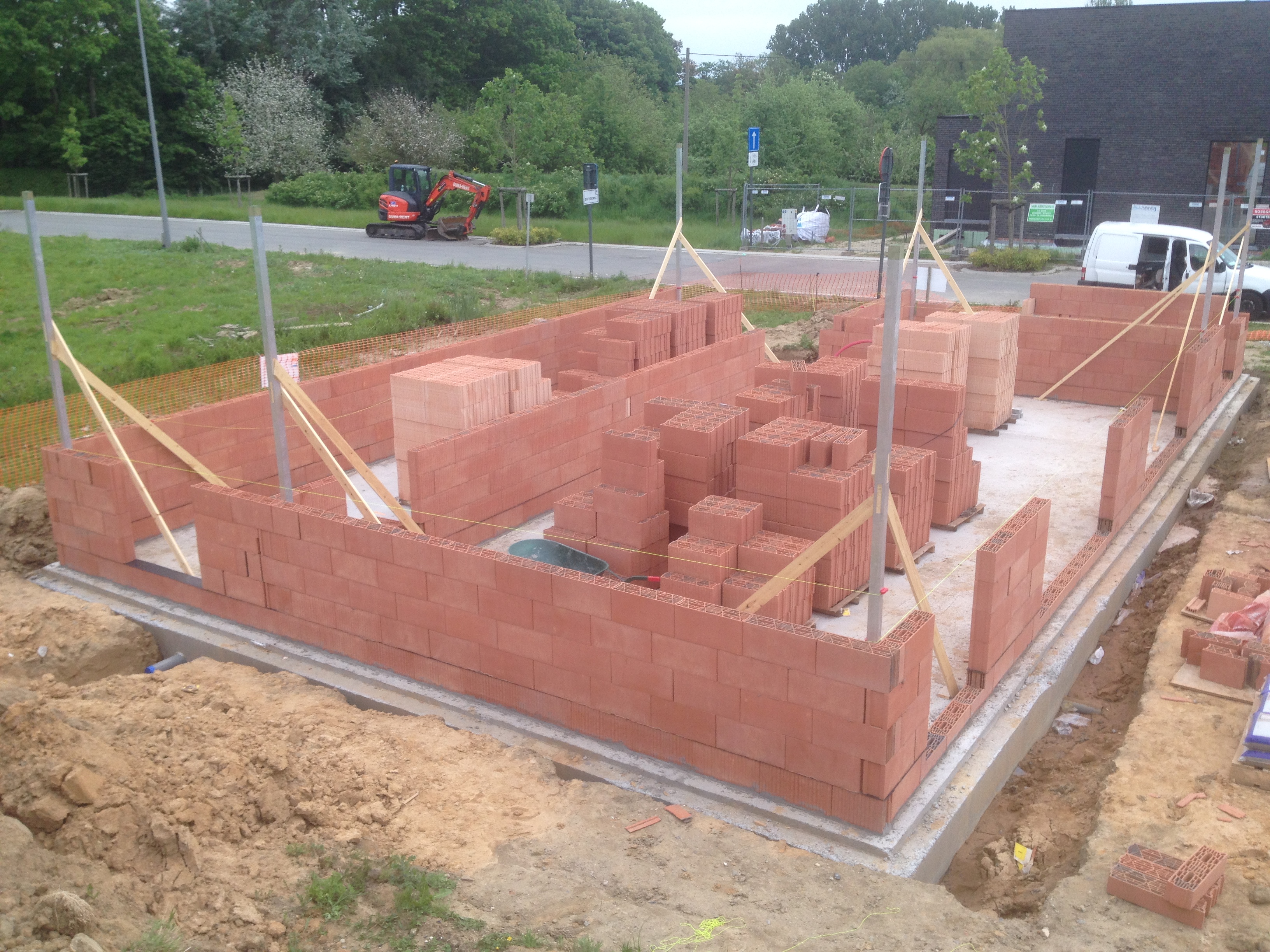

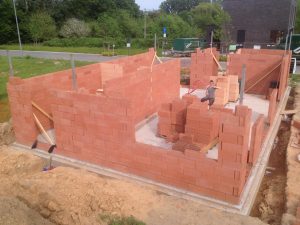

Na 2 dagen lijmen zitten we al aan 8 lagen van de 12, de laatste 4 lagen zullen wel iets trager gaan, er moeten nog 2 poutrellen geleverd worden, en een kolom gegoten worden.

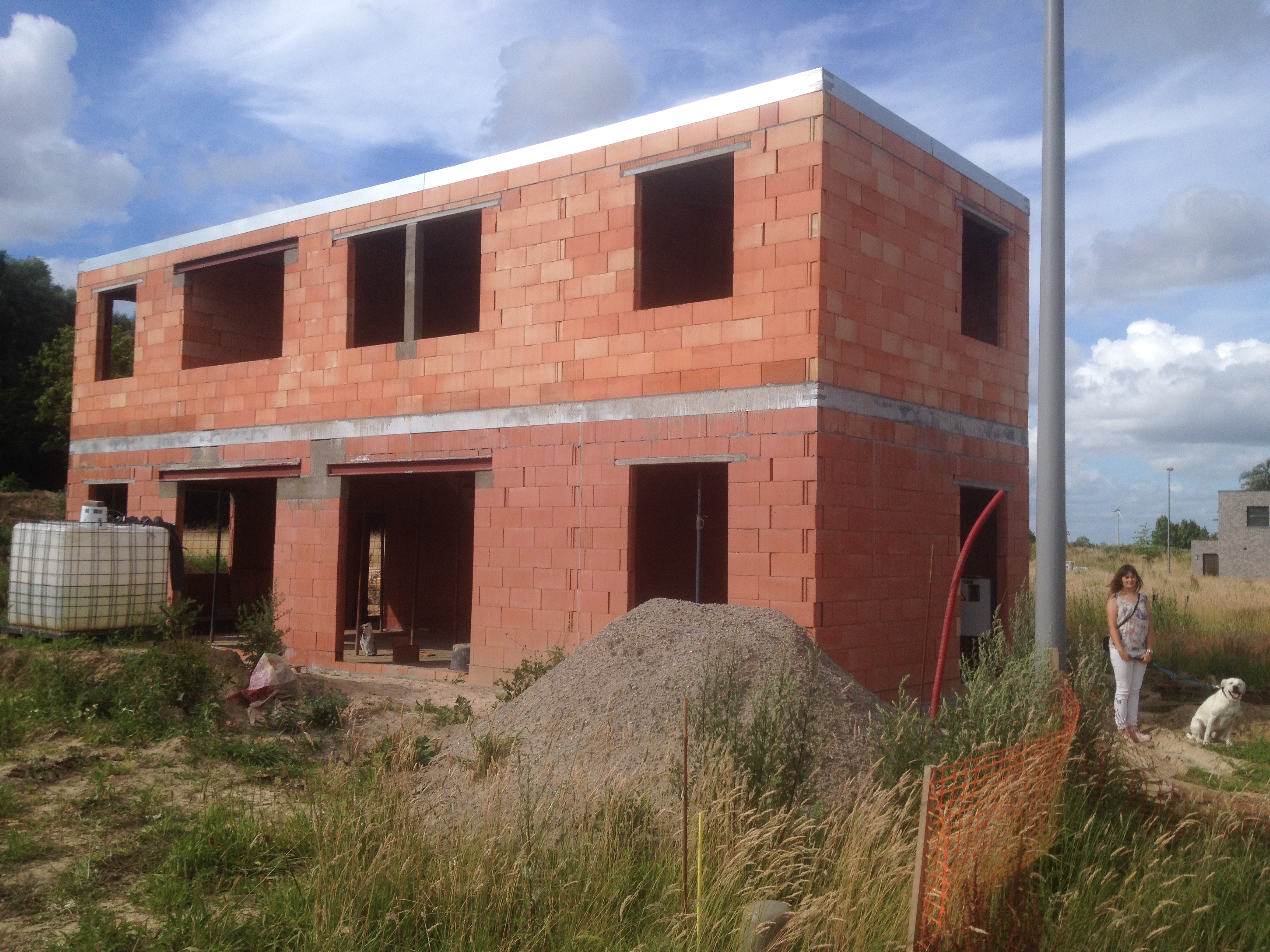

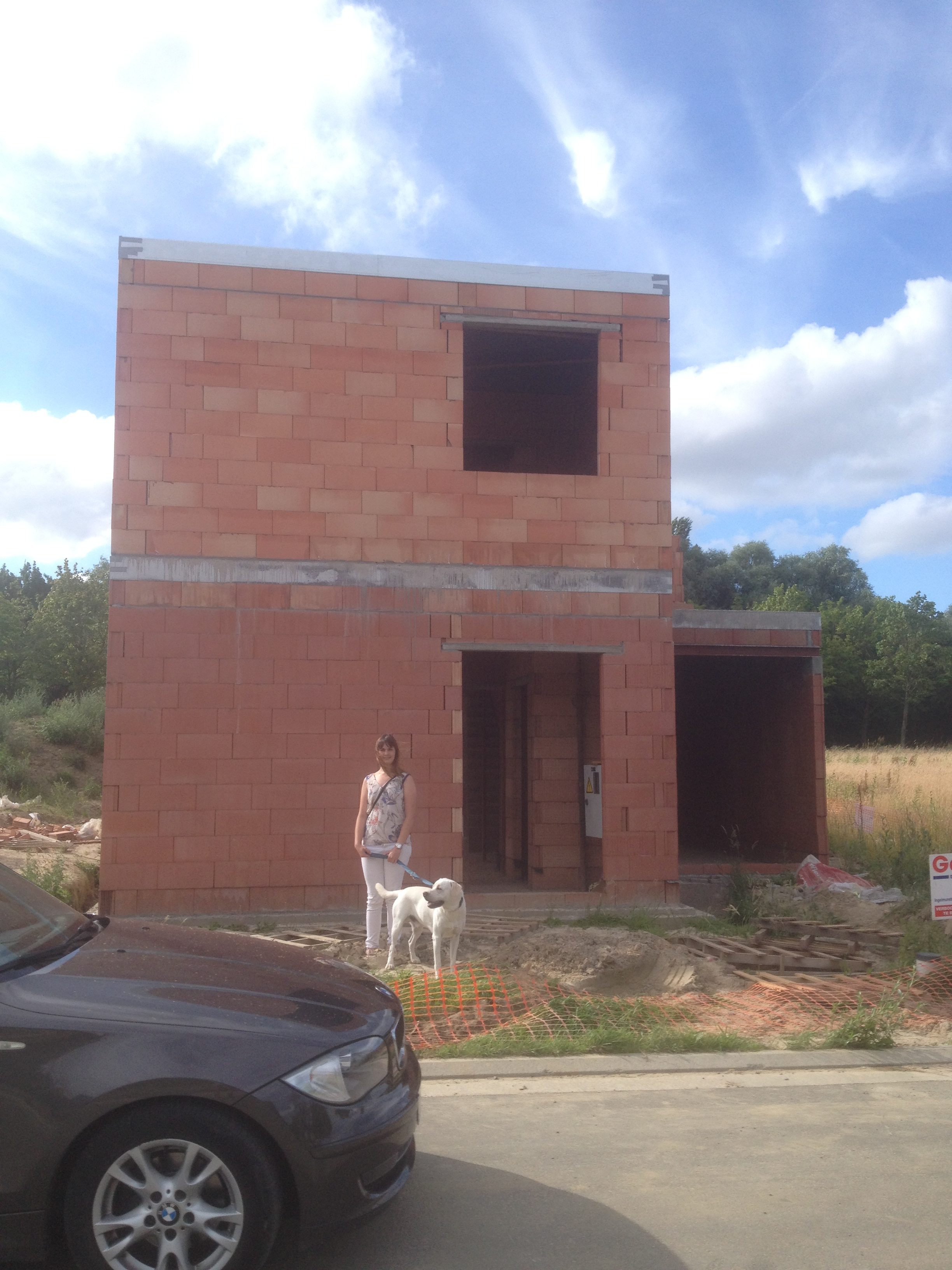

Het begint (eindelijk) op een huis te lijken..
We waren nog maar net begonnen met beton gieten en de bekisting was al ontspoord… De bekisting herstellen op het moment zelf was niet mogelijk, deze zat geblokkeerd. Dit weekend zullen we de bekisting die open gegaan is moeten herstellen.
Ongelooflijk welke druk 5cm beton uitoefent op de bekisting..
Gelukkig heeft de rest van de bekisting het wel gehouden, en konden we verder gieten.

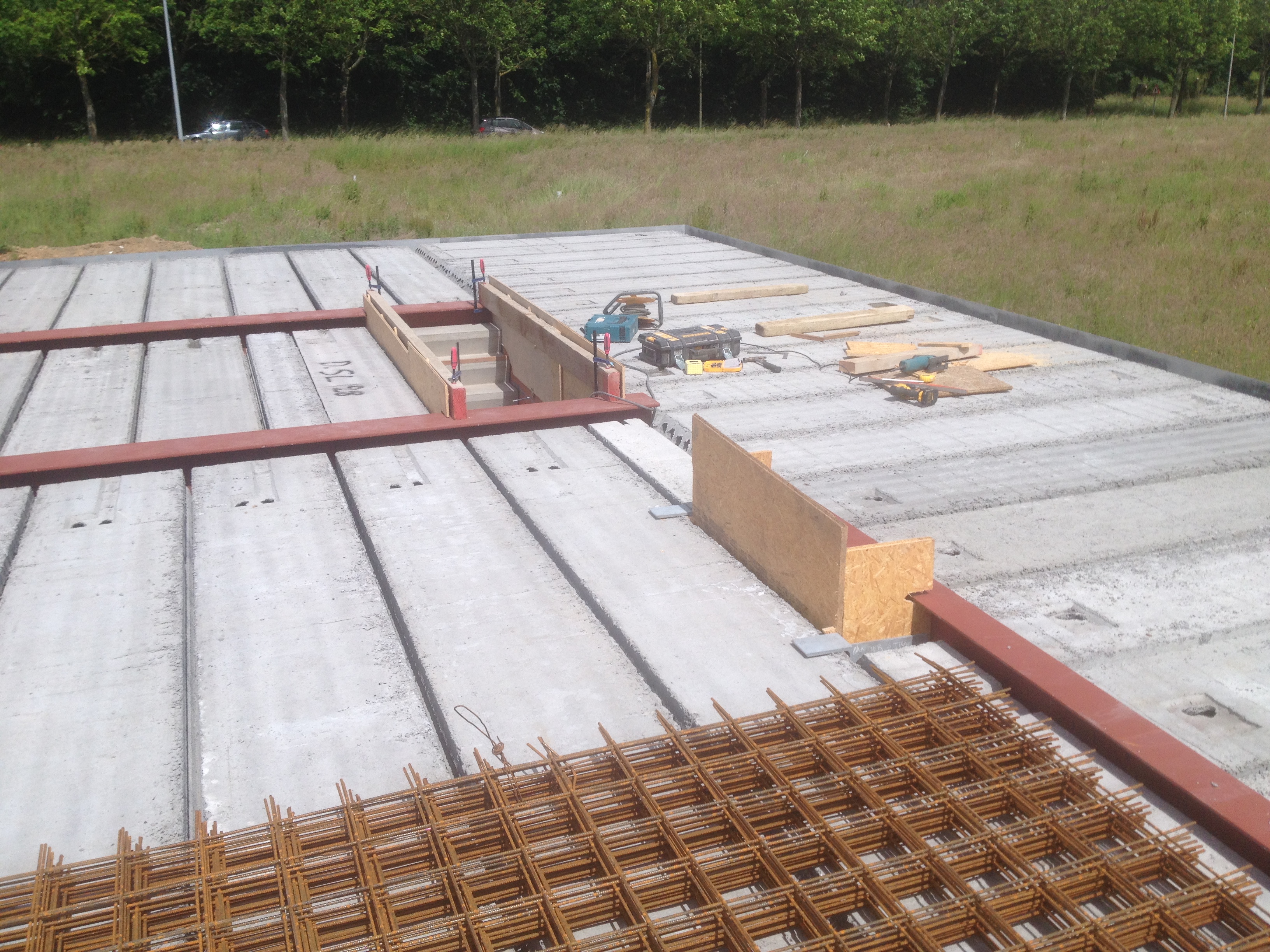

Opnieuw een deadline: morgen komt de beton, dus vandaag de bekistingen gemaakt van onze openingen en de wapening gelegd.
Rondom hebben we een L ijzer als verloren randbekisting gebruikt, deze profiel zit onder de gewelf. Dankzij deze profiel hoeven we geen randbekisting te maken.
D-Day! Vandaag komen de gewelven, vandaag gingen we ontdekken of alle afmetingen kloppen, en jawel alles was tot op de centimeter juist!

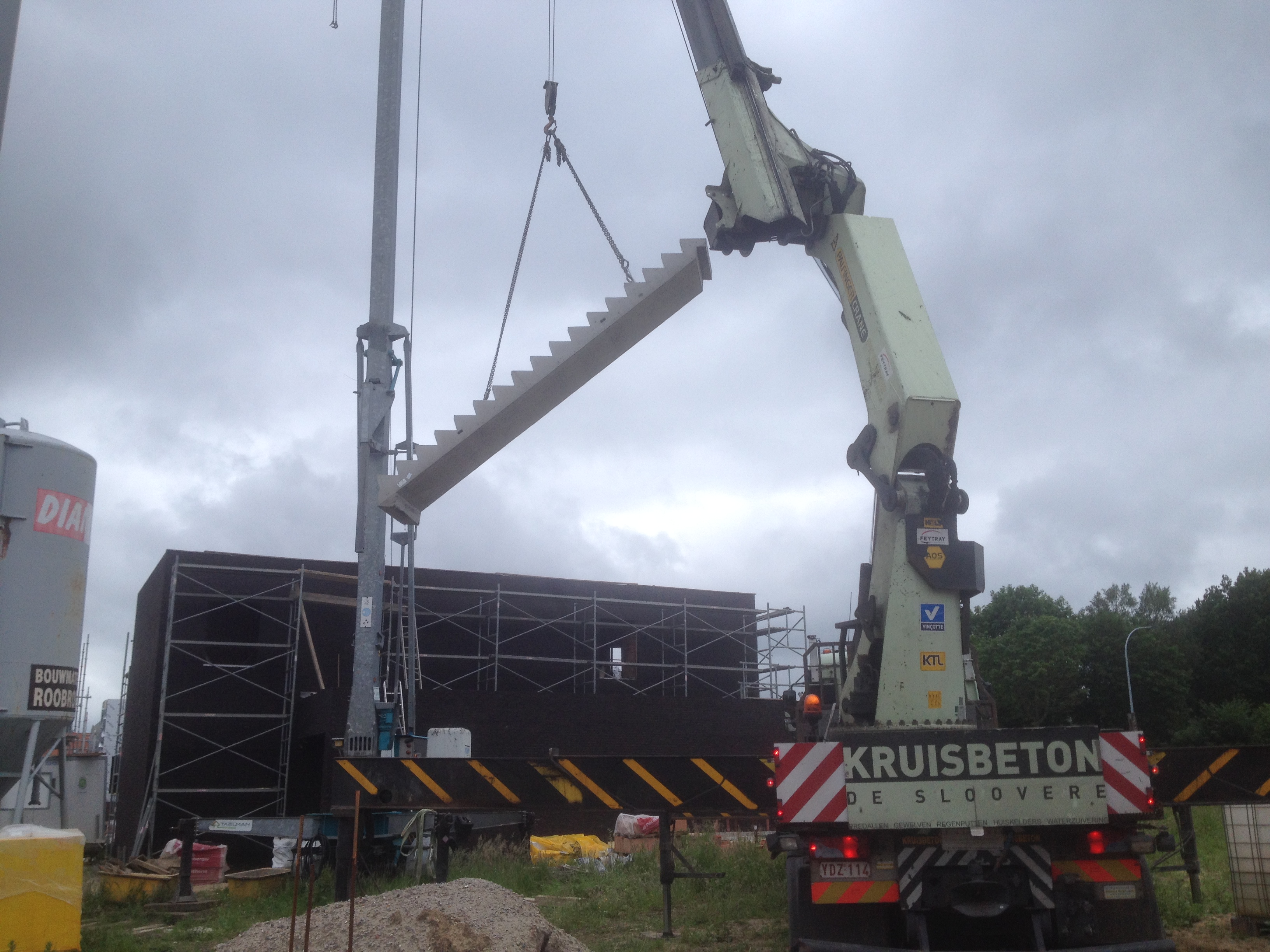

Eerst werden de poutrellen gelegd, daarna volgden de gewelfen, en dan de trap, een indrukwekkende voorstelling. Een welgemeende dank U aan het team van kruisbeton desloovere (Kruishoutem).
Druk weekend achter de rug met een beetje gezonde stress!

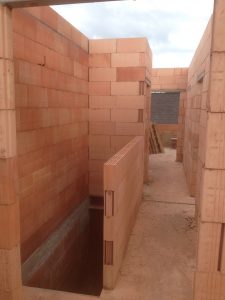

De maandag kwamen de gewelven; dus moesten we wel klaar zijn met onze binnenmuren (toilet, badkamer beneden, afscheiding living-garage) én schoorwerk.
De niet-dragende muren moeten enkele centimeters onder de gewelfen komen.
Ons schoorwerk hebben we onderschat, ’t is een spelletje Mikado in het groot, een beetje gevaarlijk ook, je moet op je hoede zijn.. Zondag om 22u waren we klaar en konden we met een gerust hart gaan slapen.
En jawel, de laatste kolommen en sloffen, met een beetje vertraging door onze gestolen betonmolen..
Sommige sloffen liggen iets lager dan de bovenkant bakstenen, dit omdat we de flens dikte van de poutrelle moeten meerekenen. (de gewelf komt in de poutrel, en de gewelf moet gelijk komen met de bovenkant baksteen)

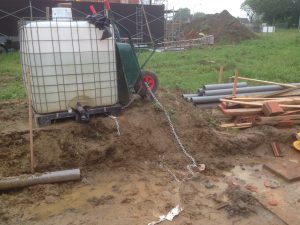

Dieven (en dit is dan nog zacht uitgedrukt) hebben vermoeddelijk deze nacht onze (nieuwe!) betonmolen gepikt.. Deze was met een ketting en hangslot gesloten, dit slot hebben ze doorgeknipt. (jawel, met een betonschaar die ze waarschijnlijk ergens anders gepikt hebben)
1 zinheb ik voor die mensen: KLOOTZAKKEN BLIJF VAN ANDERMANS GERIEF AND GET A LIFE !!
Morgen komt Eandis, dus snel nog de wachtbuizen ingraven. Deze wachtbuizen lopen van onze energiebocht naar de perceelgrens, en moeten minimum 70cm onder het maaiveld zitten.
Er is een wachtbuis voorzien voor elektriciteit, water, gas, telenet,.. Elk nutsvoorziening moet in een aparte wachtbuis.

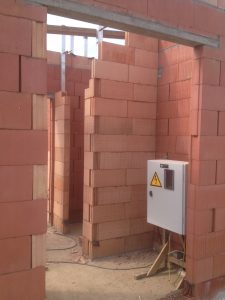

Vanaf morgen hebben wij dus (eindelijk) elektriciteit op onze werf!
Vandaag, voor de 6de dag de laatste lijmlaag gelegd op gelijkvloers.
De laatste laag dient gemetst te worden, om terug pas te komen. (de gewelfen komen hierop). Bij metselwerk heb je 12mm voeg waarmee je kan “spelen” om terug pas te komen, bij lijmen heb je dit niet.
Het is dus zeer belangrijk dat de laatste laag op de millimeter nauwkeurig is!
Deze week werden de sloffen gegoten, waarop de poutrellen zullen komen.
De sloffen en de wapening zijn uitgerekend door een stabiliteitsingenieur.
De bovenkant van onze sloffen waren niet 100% vlak (beton was iets ingezakt), we hebben dit gecorrigeerd door de poutrellen in een mortelbad te leggen.
Afgelopen weekend hebben we door het slechte weer maar 1 dag verder kunnen lijmen.. Toch alweer een dag verder!

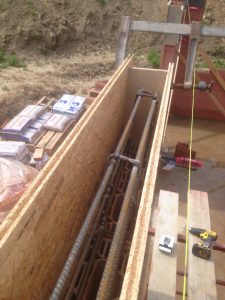

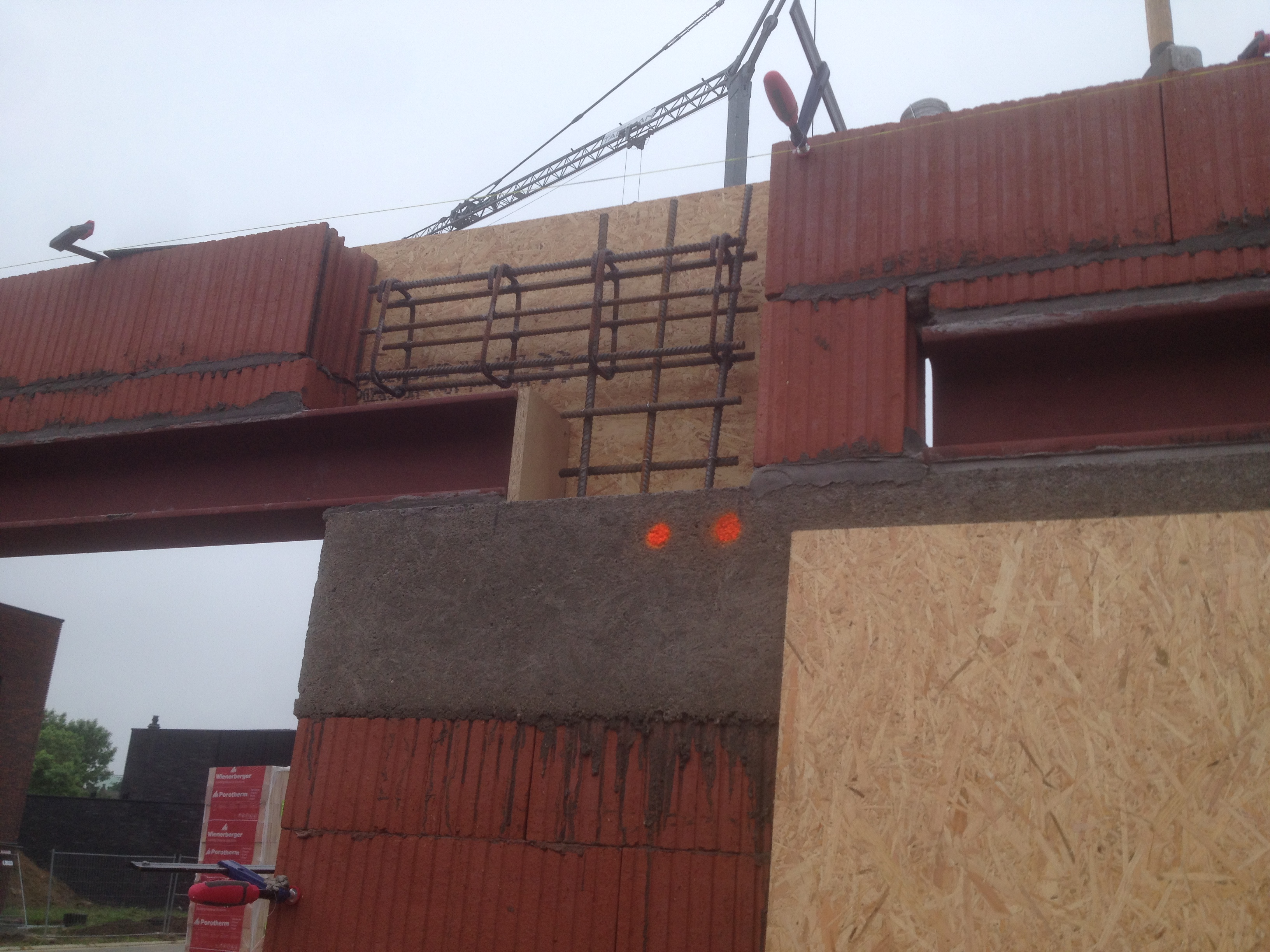

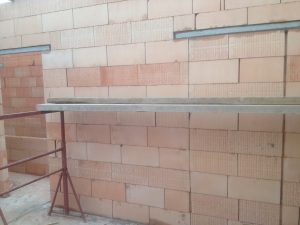

Vandaag werden de lateien ingemetseld en wapeningkorfen gemaakt voor in de betonsloffen (wordt vervolgd)
Oei, bleek dat de bouwplannen nog niet op deze blog stonden… Bij deze…
Klik hier om de bouwplannen in PDF te bekijken
Pinksteren, joepie!
Voor ons betekent dit 3 dagen werken op de bouw!
De zaterdag hebben we nog de kimlaag afgewerkt, de zondag en maandag volle bak (letterlijk en figuurlijk) gelijmd!
Geen woorden nodig, maar beelden voor het resultaat!
Vandaag kwam er een instructeur van Wienerberger om een demonstratie te geven om lijm aanmaken en onze stenen te verlijmen. Dit is een service van Wienerberger dat ze gratis aanbieden.

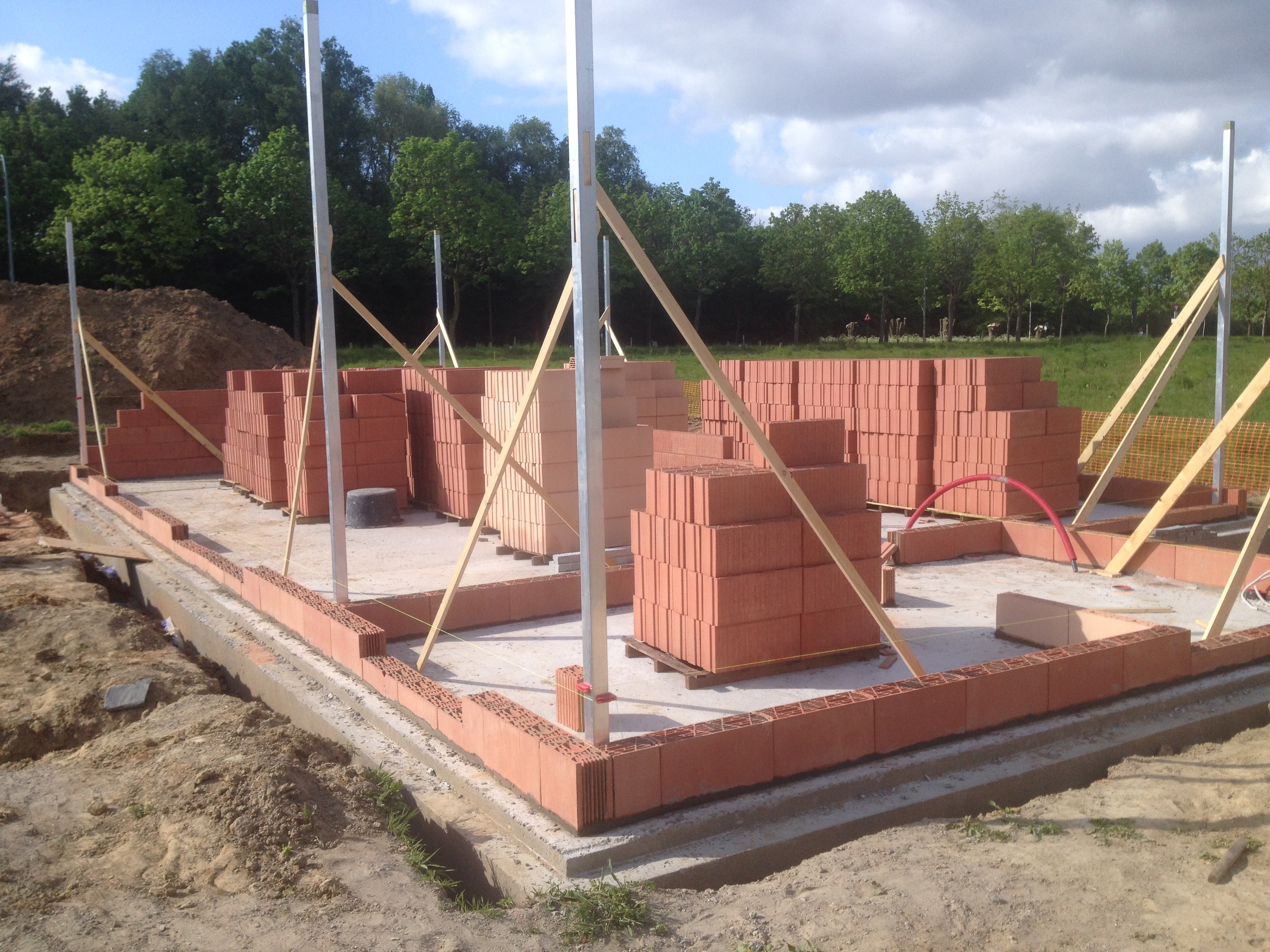

Samen met de instructeur hebben we enkele lagen gelegd op de kimlaag, het is indrukwekkend hoe snel dit gaat!
Vandaag werden de profielen uit gezet, we hebben 2 profielen tekort om de volledige kimlaag te kunnen metsen.
De kimlaag moet perfect pas staan om te kunnen verlijmen, het is een beetje spelen met de voeg, het beton is niet overal even hoog.
Vandaag werden de bakstenen geleverd!
Het zijn PLS Lambda isolerende stenen die verlijmd moeten worden.
De stenen zijn 500mm lang en 234mm hoog, deze stenen zijn dus groter dan de traditionele snelbouwstenen.

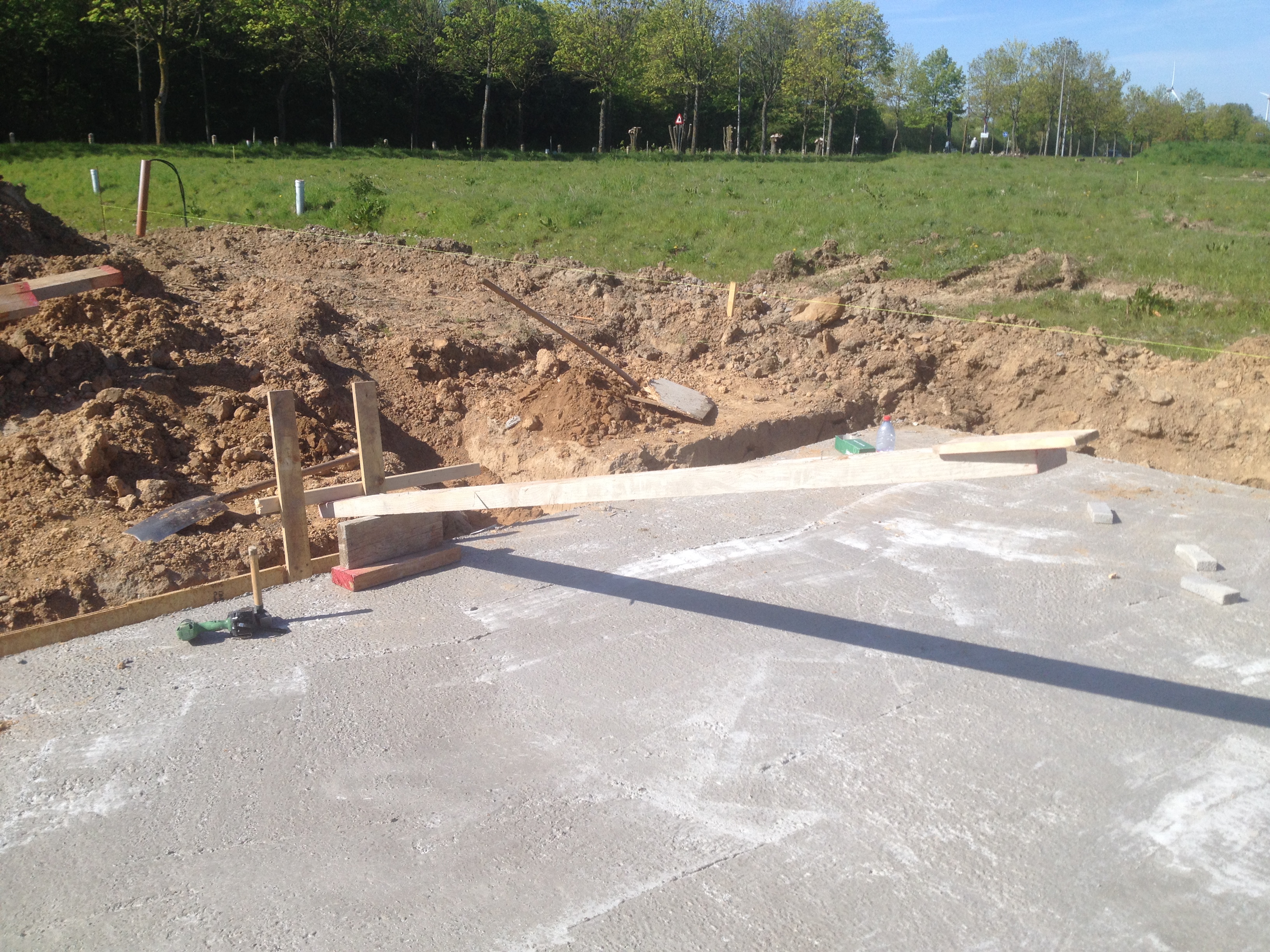

Het ontkisten ging niet zo vlot als gepland, de platen zaten goed vast op sommige plaatsen, met behulp van een hefboom konden we de platen uit trekken.

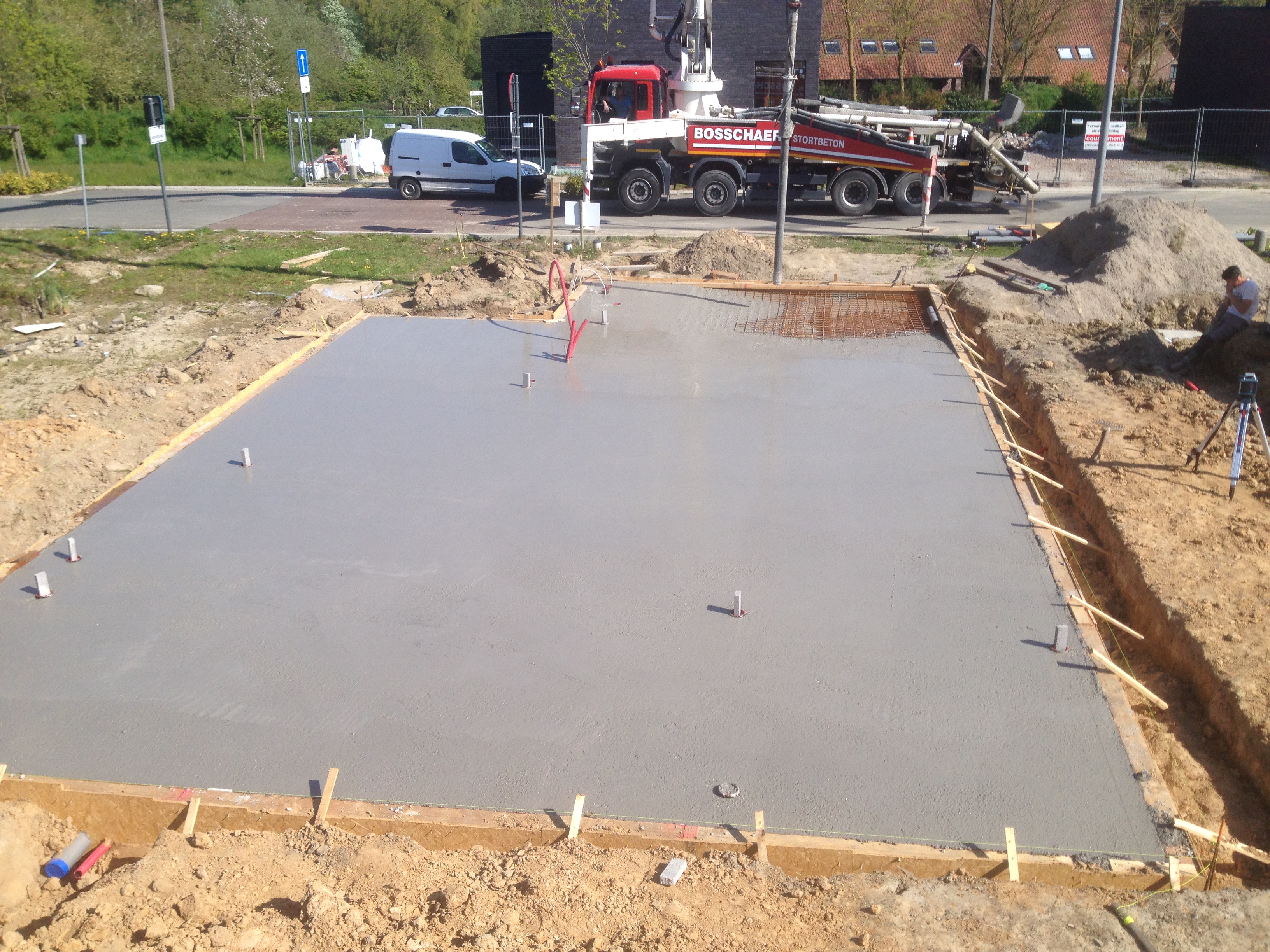

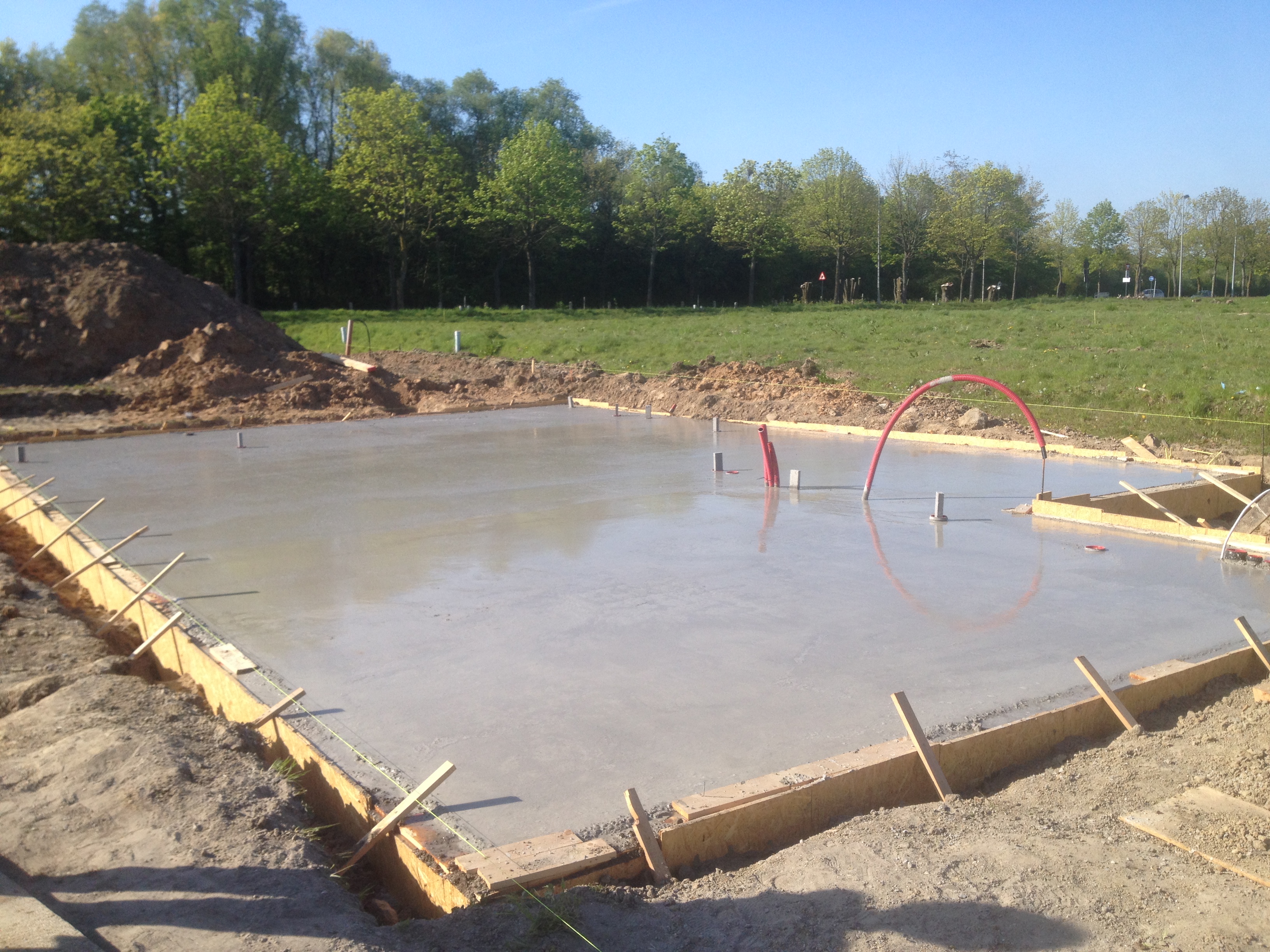

Voor ons gemak hebben we een betonpomp genomen (ipv een goot).
Met een zelfgemaakte tool (afvoerbuis met stok aan) hebben we de bovenlaag van het beton aangetrilt (zie foto).

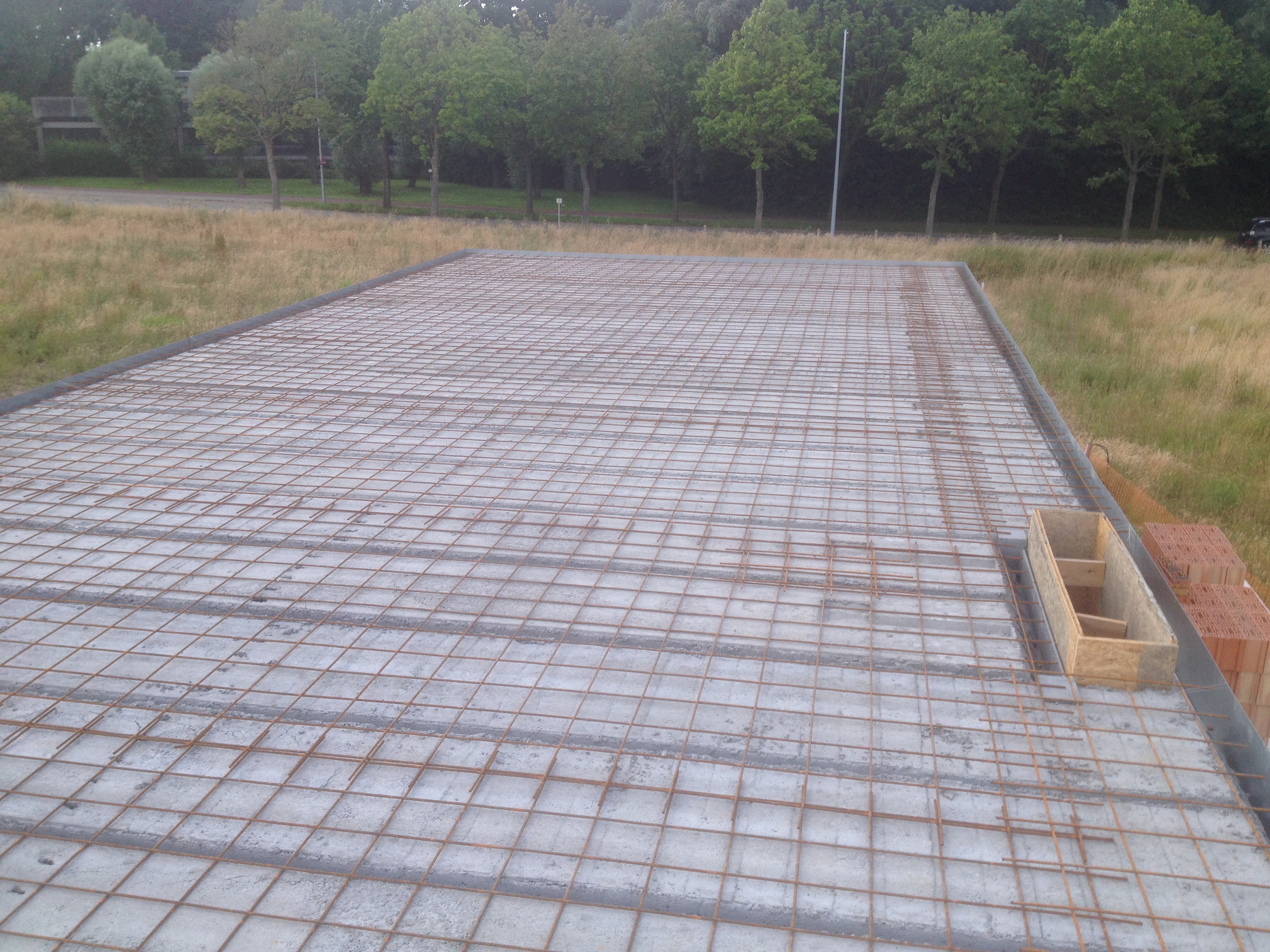

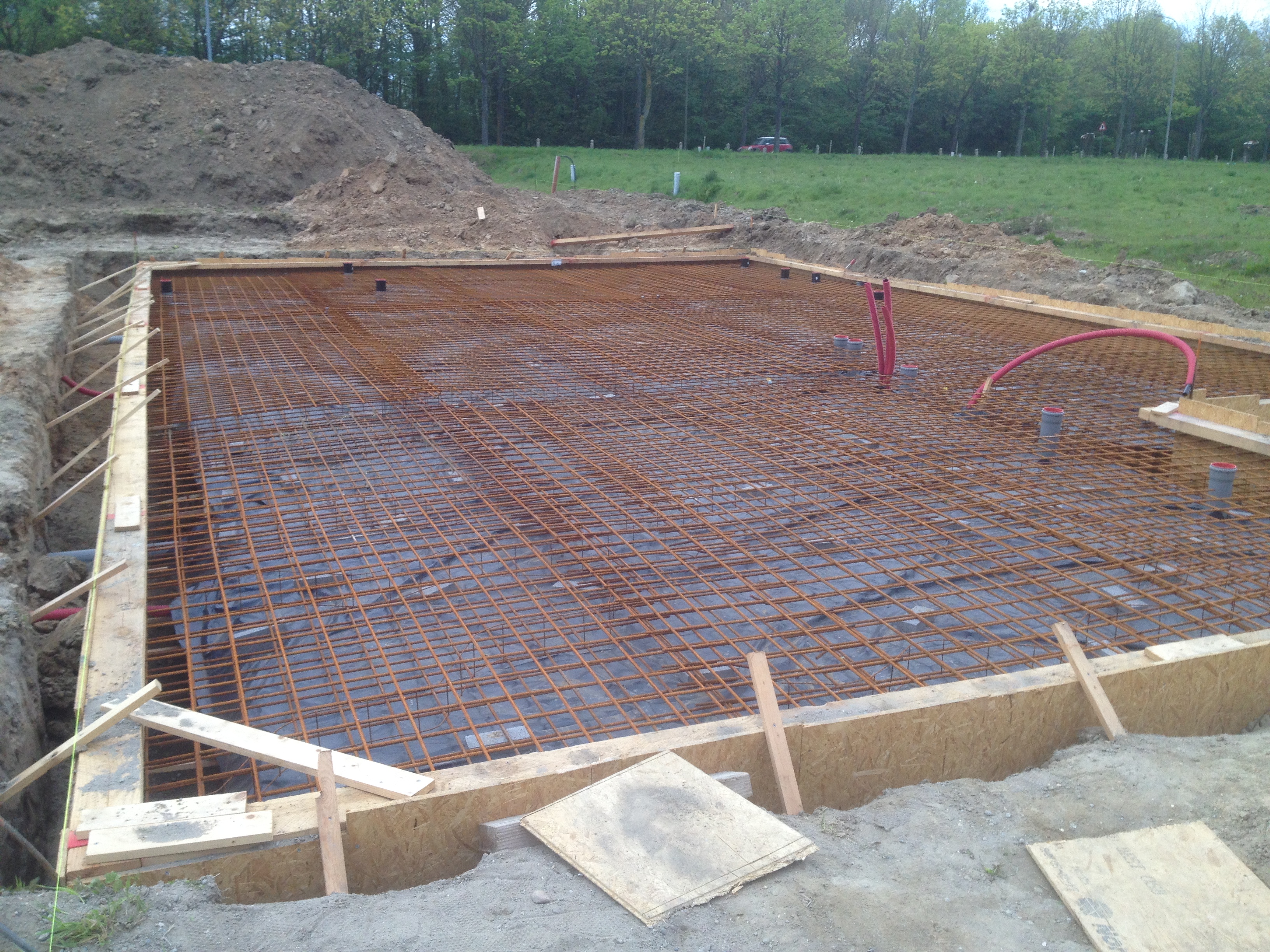

Et voila, de bovenwapening ligt er ondertussen ook al!
De beton is voorlopig op woensdag ingepland, spannend!
Beton oefent een grote kracht uit! Hiervoor hebben wij onze bekisting extra verstevigd met aarde en piketten.
Na dat de bekisting afgewerkt was, leggen we bouwfolie omdat het beton niet té snel zou opdrogen, daarop afstandhouders van 4cm en daarboven de onderwapening. Onze onderwapening is een net van 150/150/10

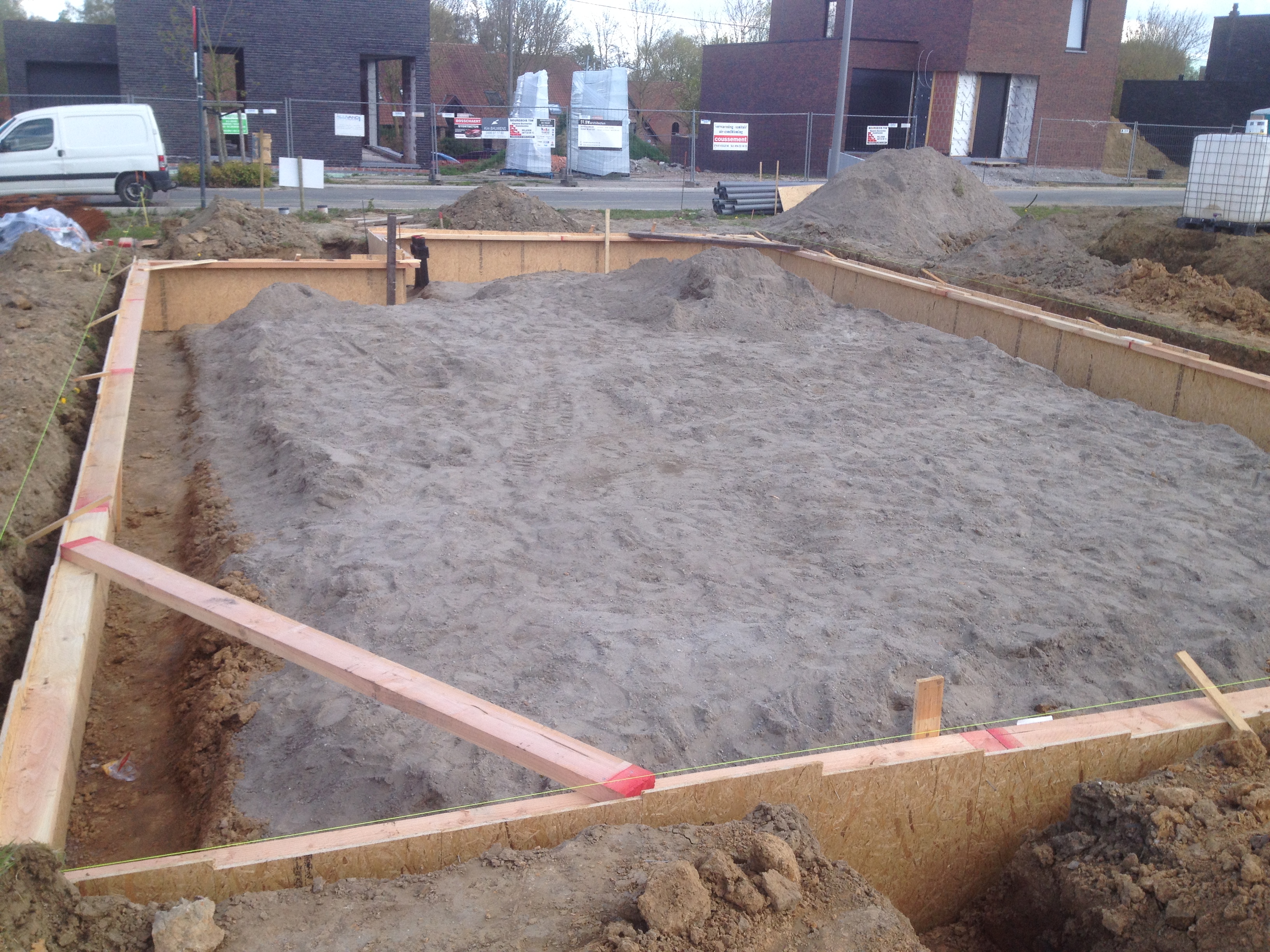

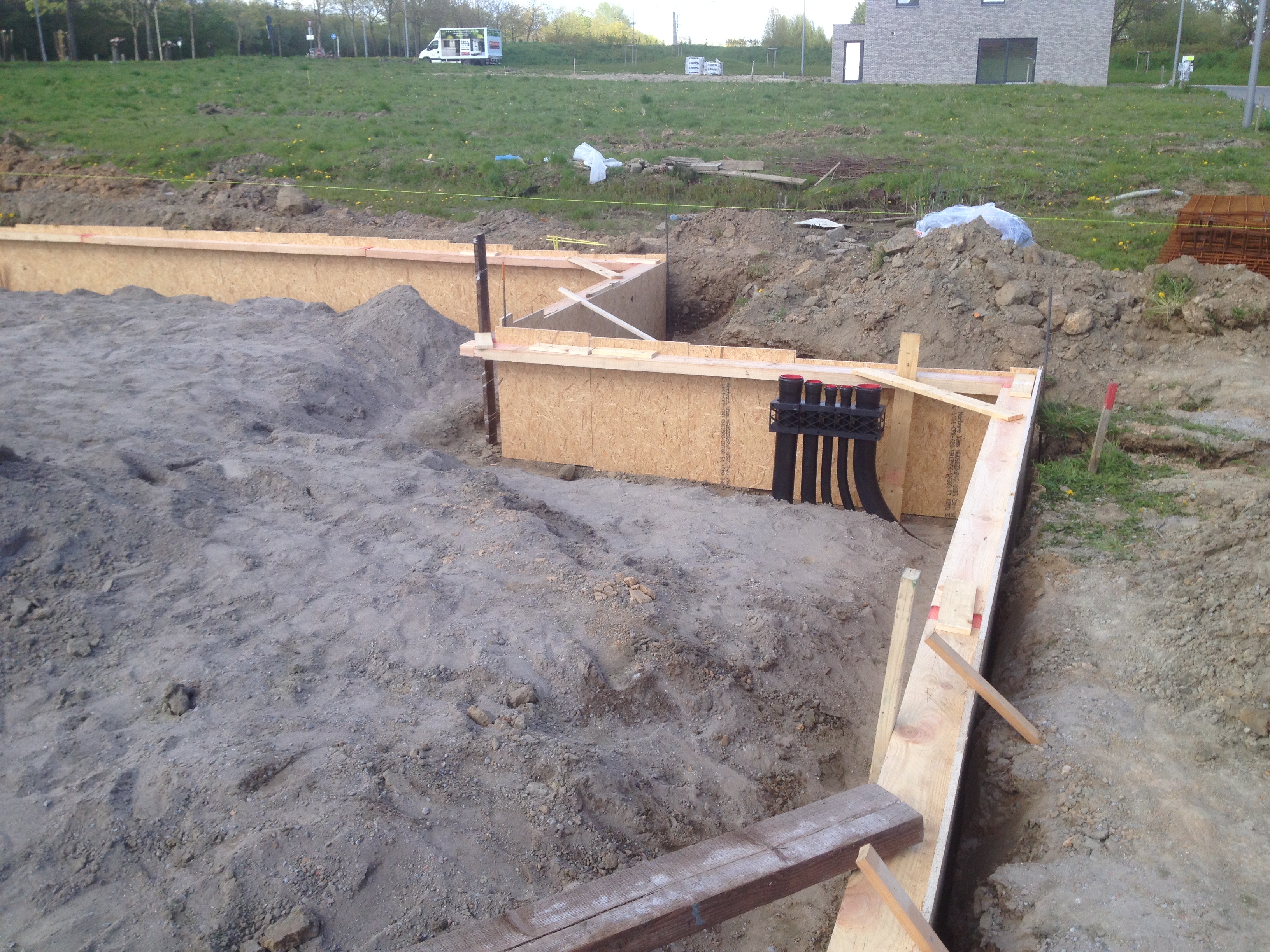

Er werd een binnenbekisting gemaakt, en de aanvulzand werd aangetrilt tot op het juiste niveau.
Op alle afvoerbuizen plaatsen we een mof die net boven het beton uitkomt.
Ook de aanzuigleiding van de pomp werd ingegraven!
We hebben een wachtbuis voorzien naar onze oprit (poort), zijtuin (tuinverlichting) en achtertuin (reserve).

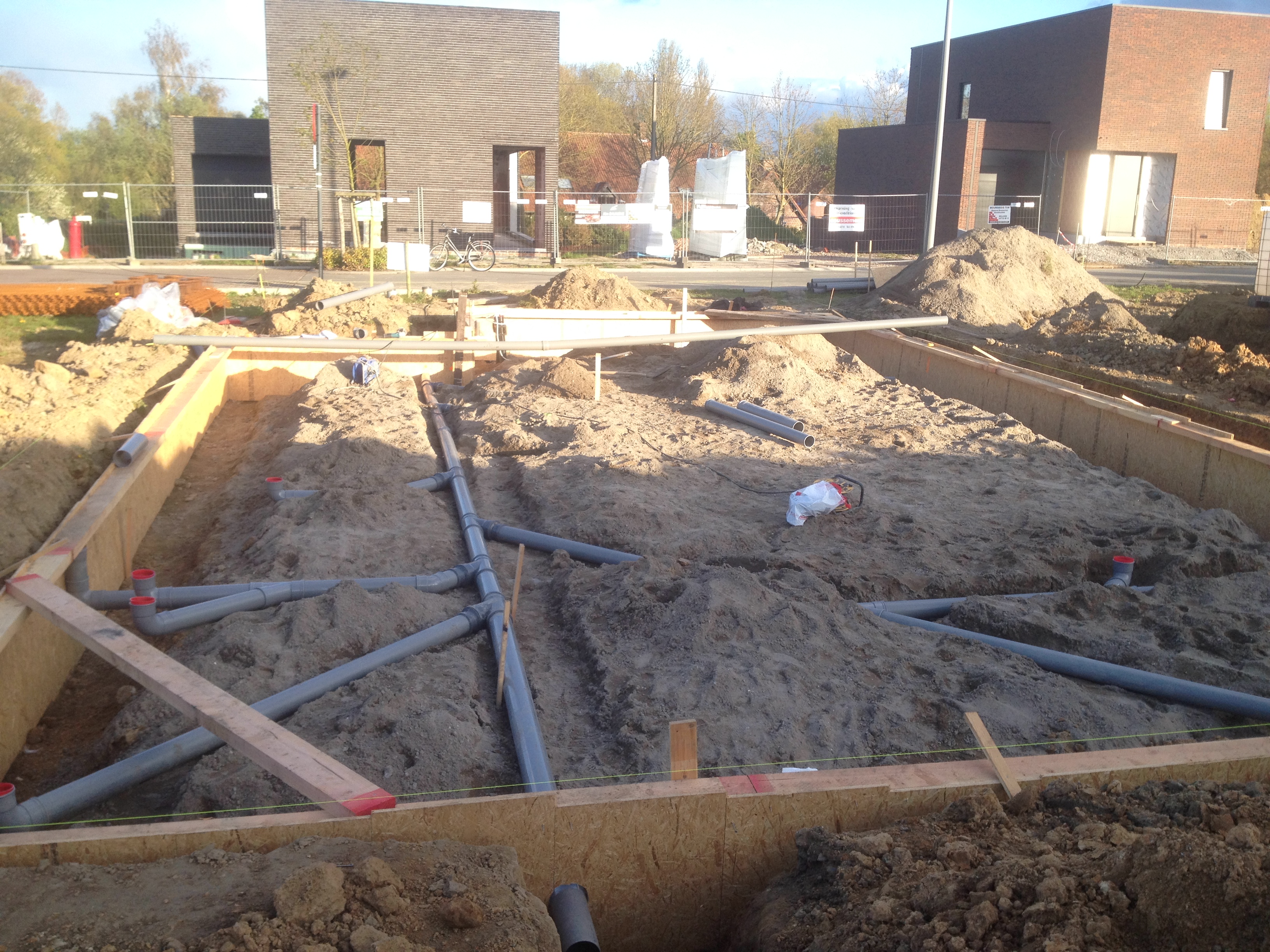

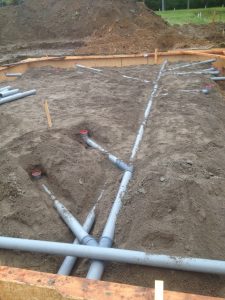

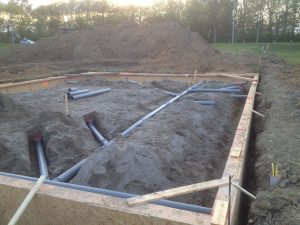

De aardinglus en het grootste deel van de afvoerbuizen zitten er in!
Gelukkig hebben we aanvulzand genomen, als wij deze buizen moesten ingraven in de kleigrond zonder kraan gingen we een week bezig geweest zijn ipv 1 dag.
Sommige buizen moeten op de centimeter juist zitten (omdat ze door een muur moeten bvb), andere buizen zijn dan minder belangrijk (waar je met koppelstukken kan corrigeren in de chape)
De bekisting hebben we gemaakt uit OSB platen van 18mm.
Om haaks te werken t.o.v. de rooilijn hebben we de stelling van Pythagoras gebruikt. a² = b² + c² waarbij a de hypotenusa of de schuine driehoekzijde is, en b en c de rechthoek zijden.

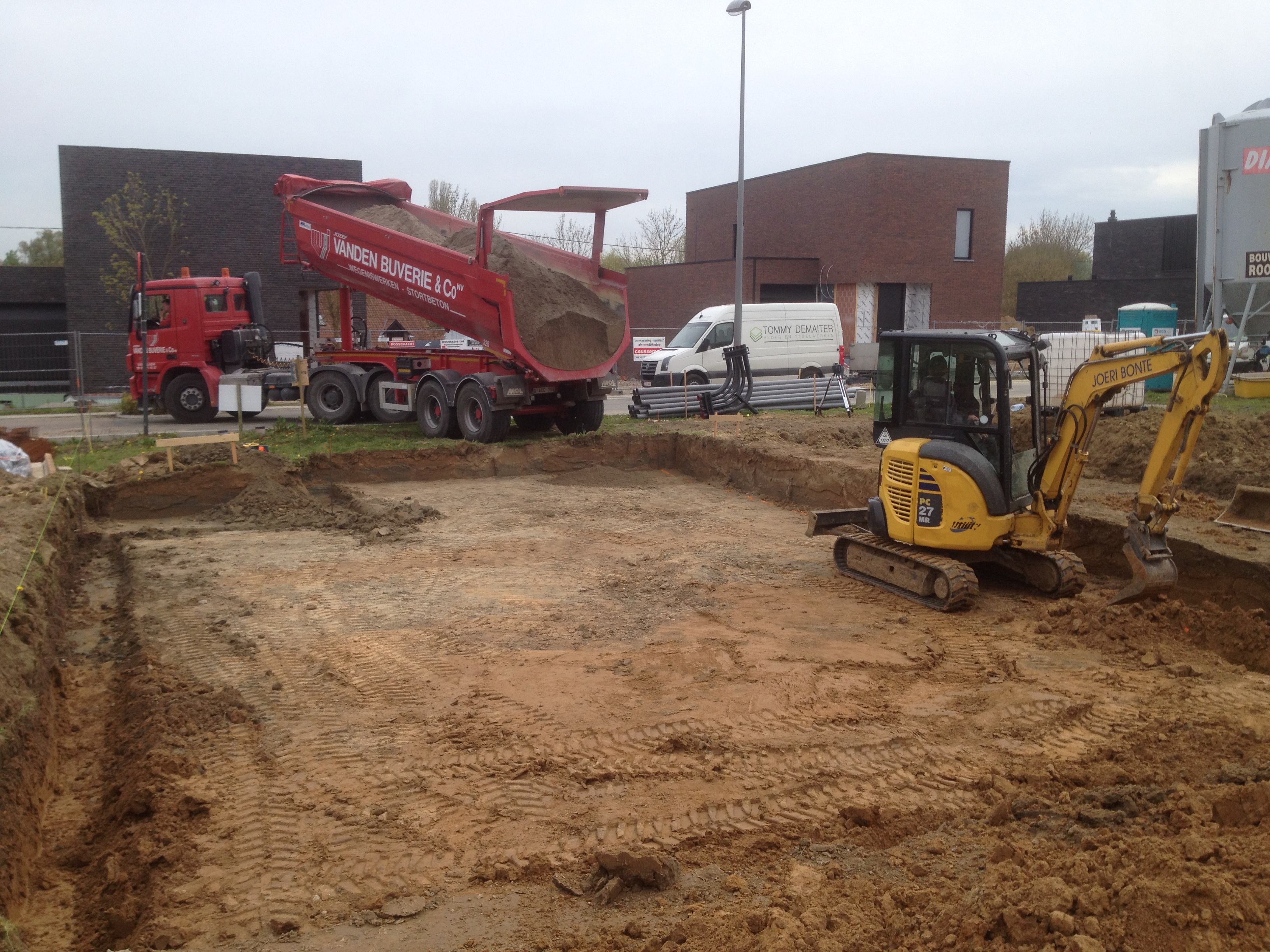

Om onze afvoerbuizen gemakkelijk kunnen ingraven werken we met 25cm aanvulzand die we later goed zullen aantrillen.
Ook de energiebocht werd ingegraven.
Vandaag een mangat van 60cm hoog op de regenput gemetseld met volle betonblokken van 290 x 140 x 190mm en vervolgens een laagje gecementeerd ter bescherming.
De toevoer en overloop zullen we in een latere fase uitboren.

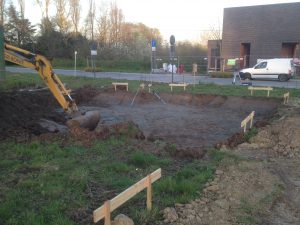

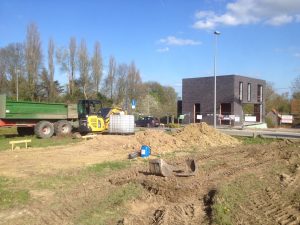

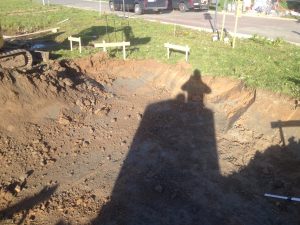

De vloerplaat wordt uitgegraven op -38cm tov straat, in de werkelijkheid is dit 70 a 130cm dat afgegraven moet worden, daar ons perceel licht hellend is.
De bovenkant van de regenput werd uitgegraven op niveau -60.
Rond het deksel komt er metselwerk, de overloop zal zich op -50 bevinden.

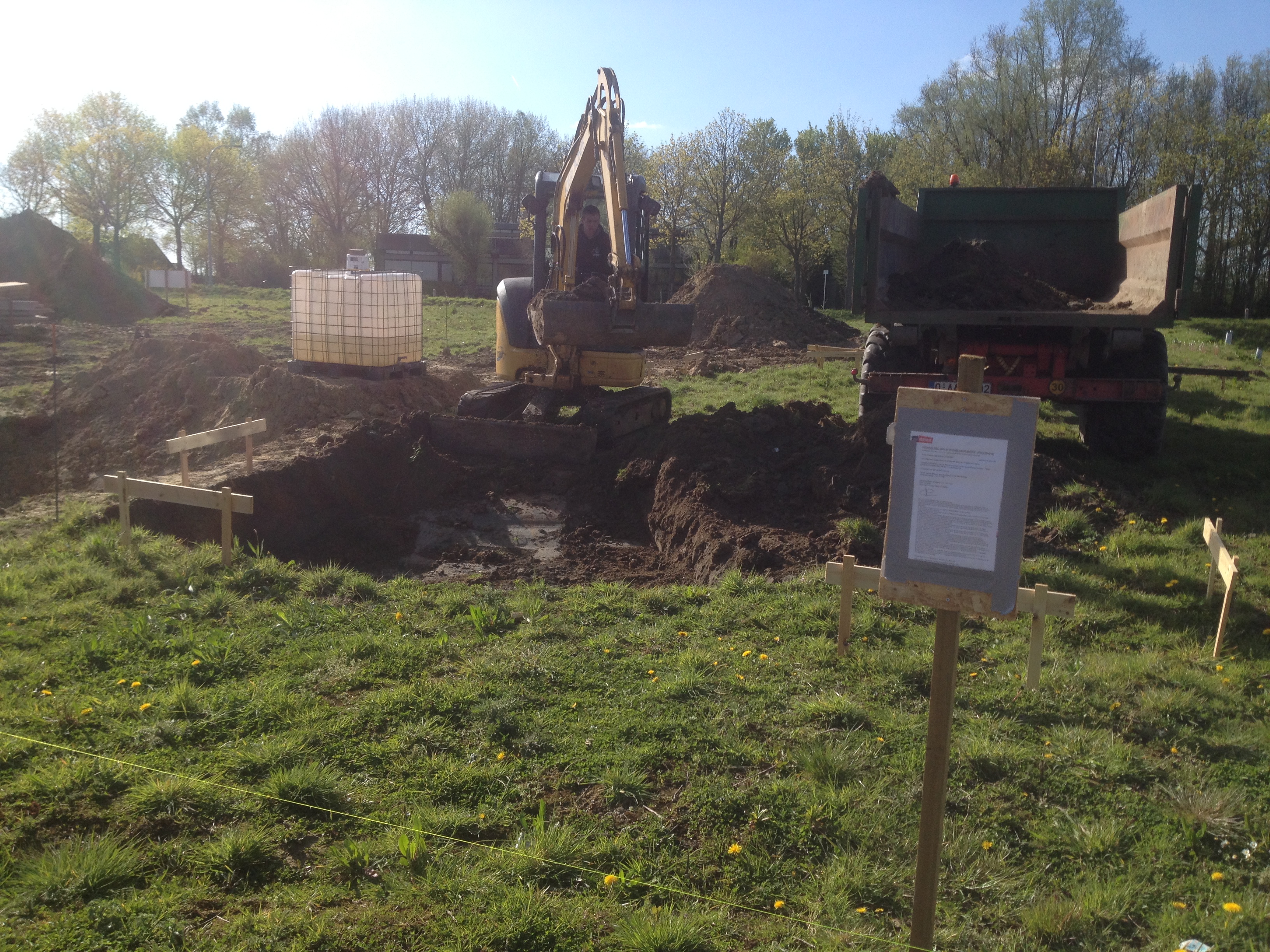

De regenput moet onmiddellijk geplaatst worden na het uitgraven van de put, anders komt de put vol staan met grondwater. Ook moet de put onmiddellijk gevuld worden voor 2/3 met water, anders komt de regenput de volgende dag boven de grond drijven door het grondwater.

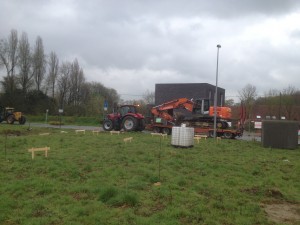

Afpaling van het perceel waar de regenput moet komen.
De afmetingen (LxBxH) van de put zijn (220 x 230 x 185)cm
De regenput van 10.000 liter werd geleverd.
Bouwvergunning goedgekeurd, nu nog 30 dagen wachten!
